阿里云IoT:控制掌控板板载灯亮灭

准备工作

1.注册账号并登录阿里云IoT平台

打开浏览器,进入阿里云IoT平台http://aciano.top/redirect/?target=http://iot.aliyun.com,如图1所示,点击右上角【免费注册】按钮,进入图2界面进行注册。

如已有账号点击右上角的【登录】按钮直接登录即可。


图1 阿里云平台界面

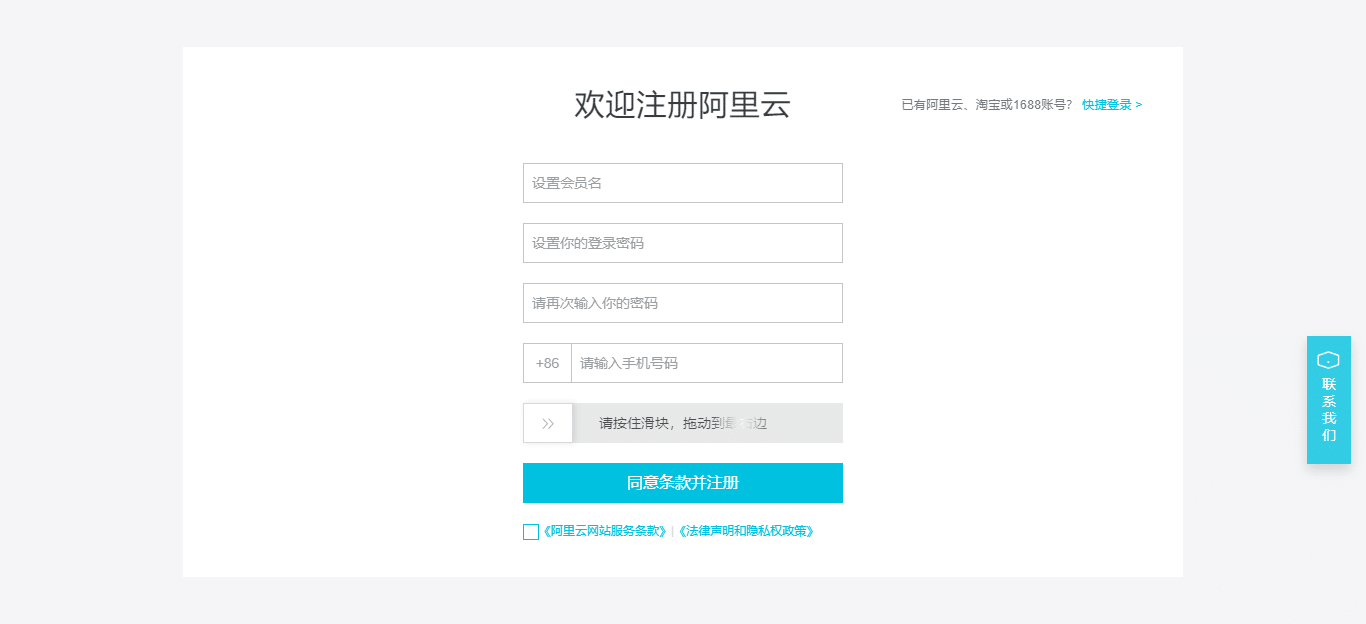

图2 阿里云平台注册界面

2.进行实名验证

登录或注册成功后,进入 http://aciano.top/redirect/?target=https://account.console.aliyun.com/v2/#/authc/home 进行实名验证。目前有两种验证方式:支付宝快捷验证或使用淘宝或阿里云App扫脸并上传身份证验证。(不进行实名验证无法开通物联网平台服务)

3.开通物联网平台

进入 http://aciano.top/redirect/?target=https://iot.console.aliyun.com/product ,按照步骤点击【立即开通】即可,是免费的。(这里没有截图,记得不是太清了)

开通成功后会出现开通成功的界面,见图3:

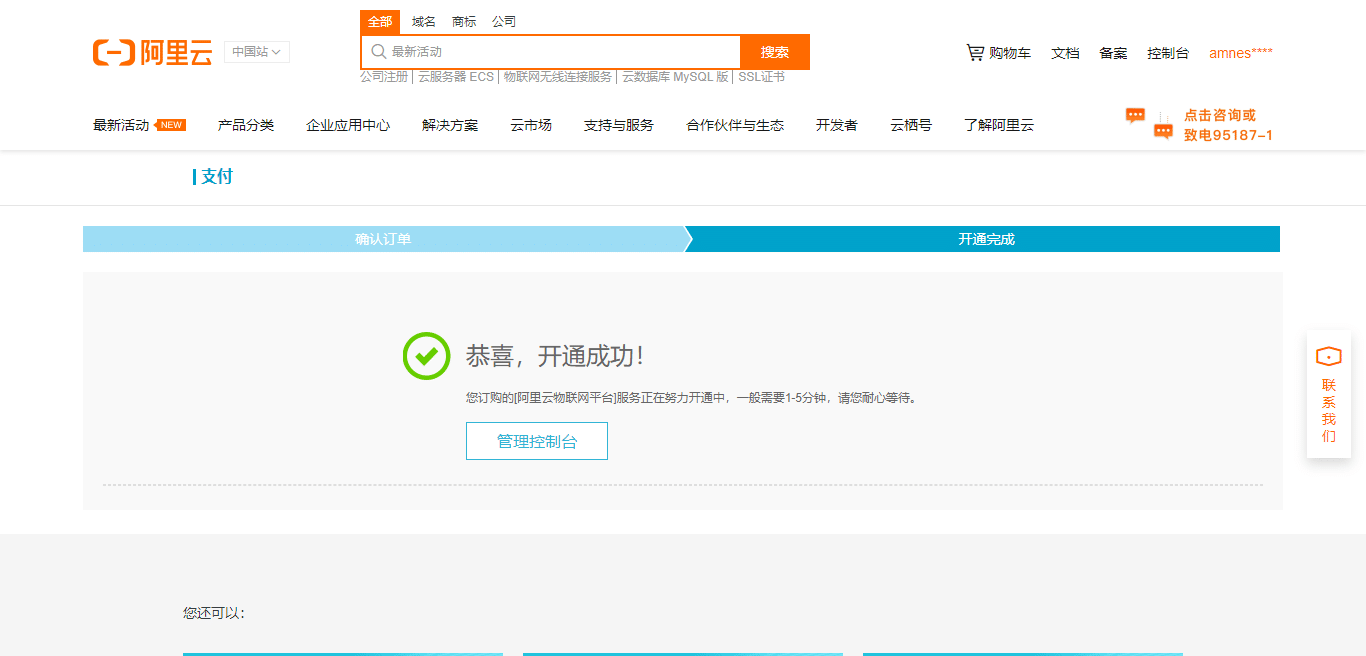

图3 物联网平台开通成功界面

以上均为准备工作,进行到这里,接下来就可以开始创建产品、创建设备并开发App了。

创建产品

1.新建一个名为“Light”的产品

进入控制台 http://aciano.top/redirect/?target=https://iot.console.aliyun.com/product

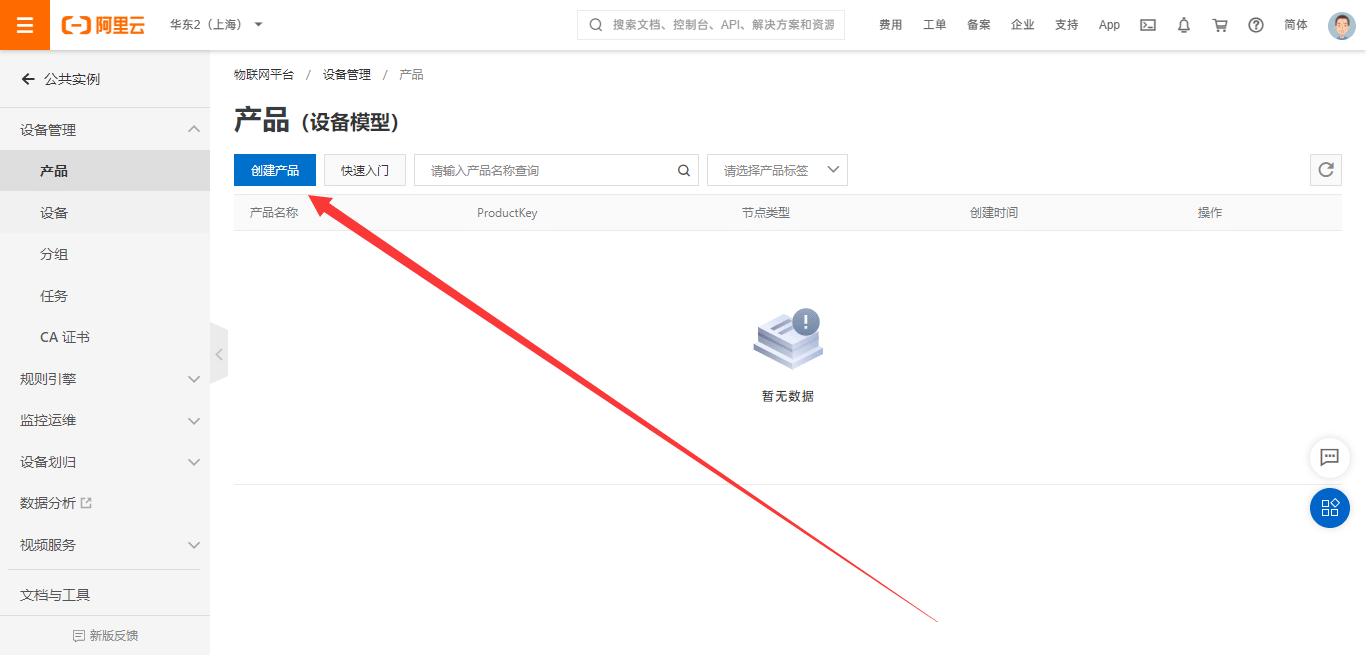

点击左上角新建产品,见图4


图4 新建产品

新建一个名为“Light”的产品,节点类型为直连设备,见图5:

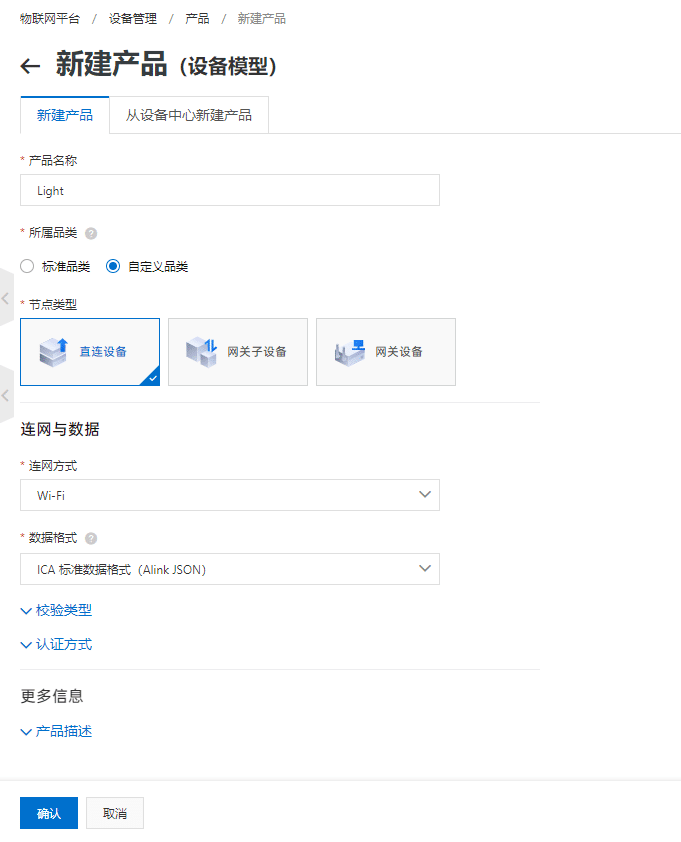

图5 新建产品参数

产品创建完成后,将自动出现在产品列表中。

2.进行功能定义

点击【查看】进行功能定义,步骤见图6、图7和图8:

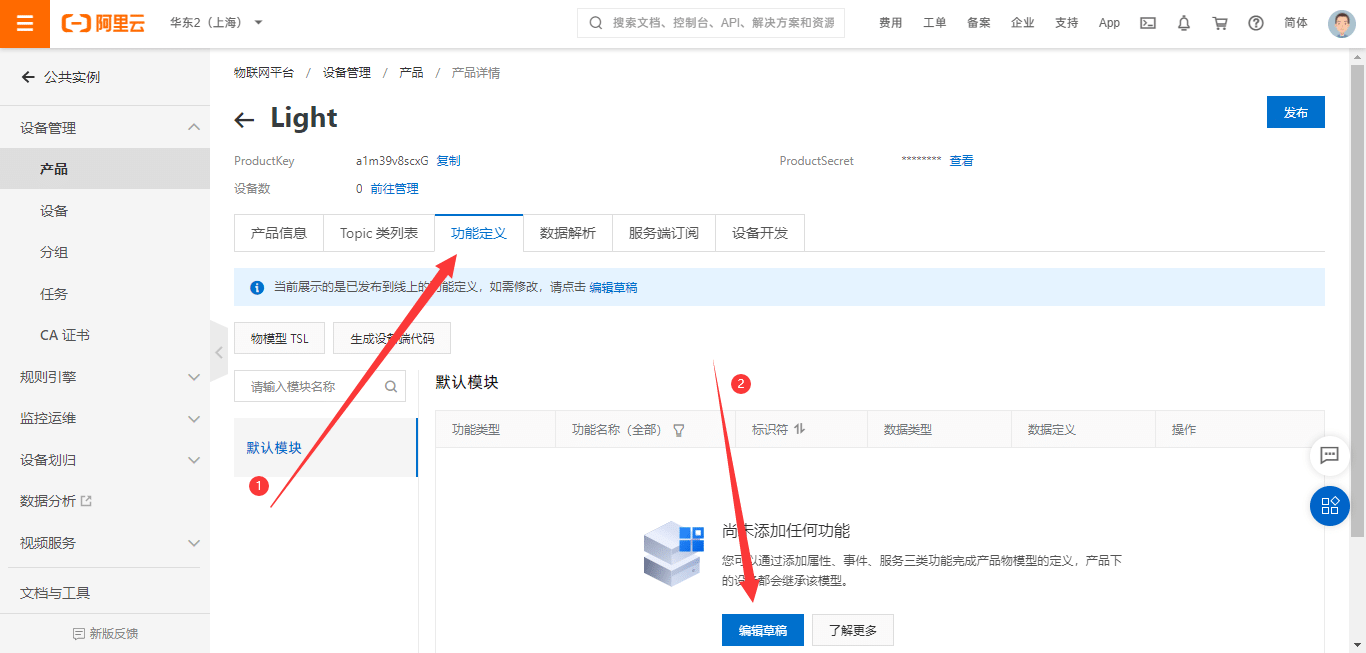

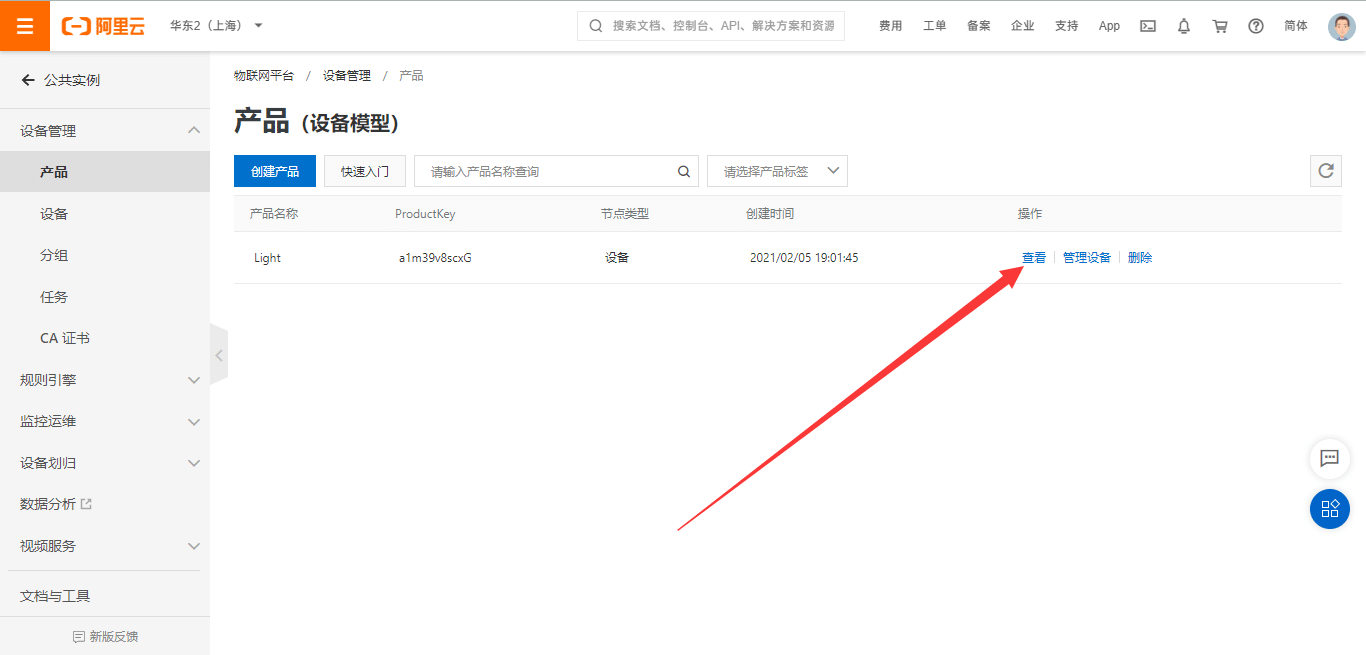

图6 查看产品


图7 编辑草稿

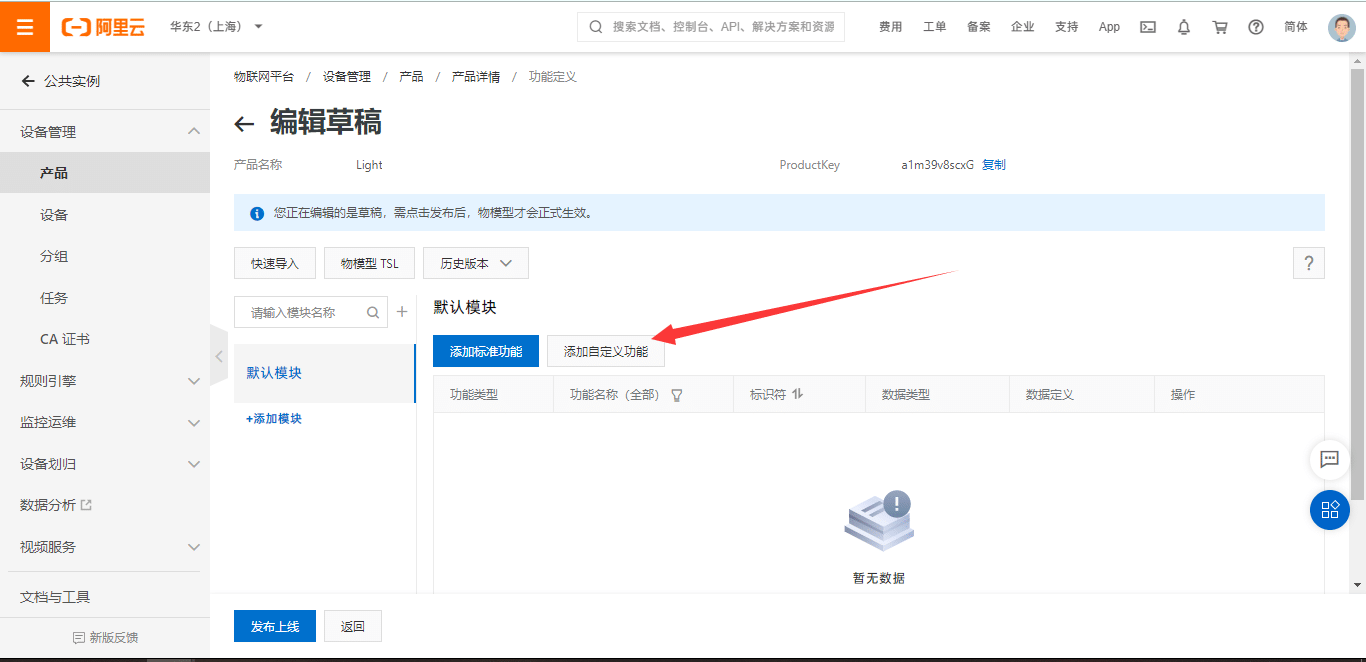

图8 添加自定义功能

为刚刚新建的“Light”产品添加一个名为“工作状态”的功能,产品标识符为“LightStatus”。

将LED灯的工作状态定义为产品属性,数据类型为布尔值(bool),即0表示灯灭,1表示灯亮。具体设置参考图8,单击确定。

功能添加完成后,将自动出现在自定义功能列表中,用户可在该处查看产品的标识符“LightStatus”。

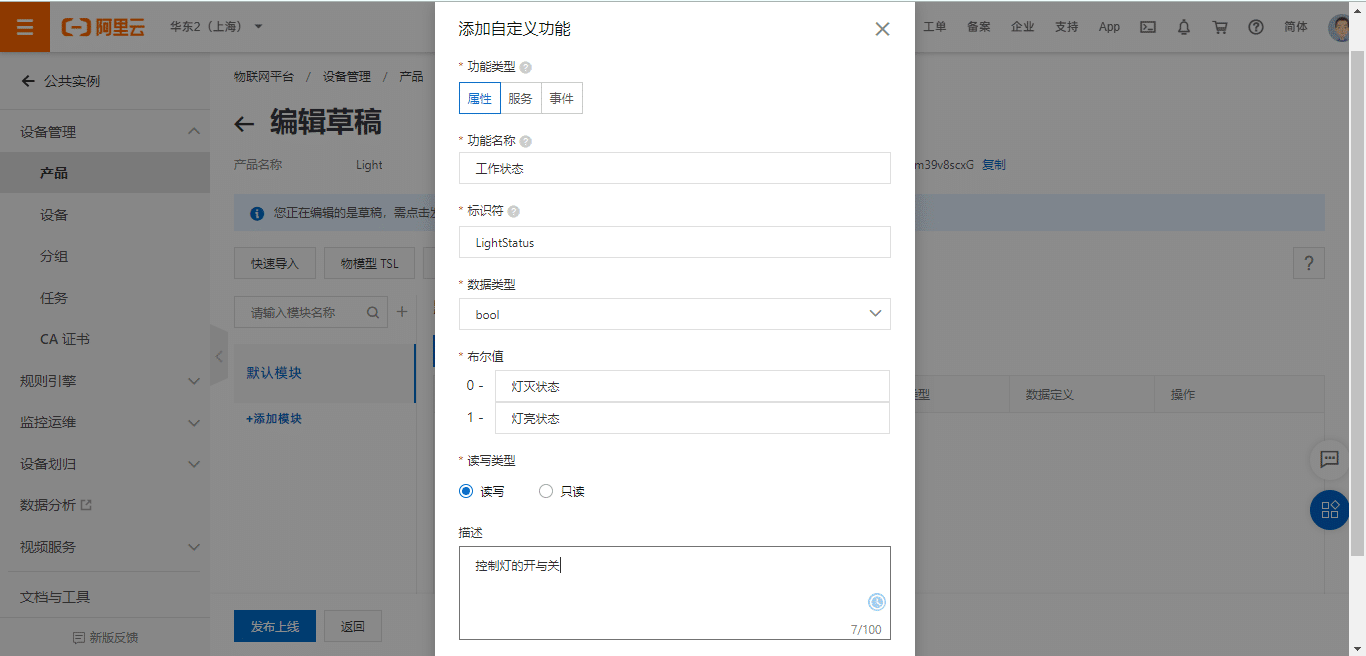

图9 添加自定义功能界面

添加设备

回到控制台,点击“设备>添加设备”,见图10:

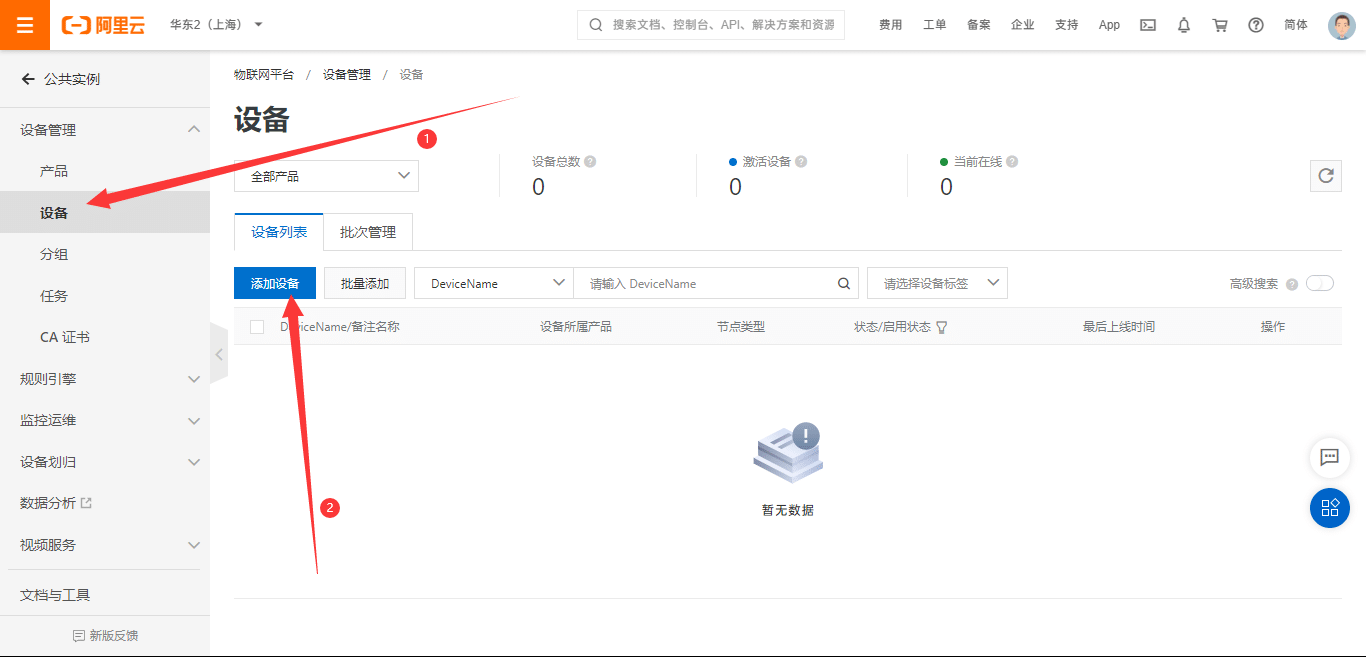

图10 添加设备

选择刚才新建的产品,挂载一个名为“My_Light”的设备,见图11:

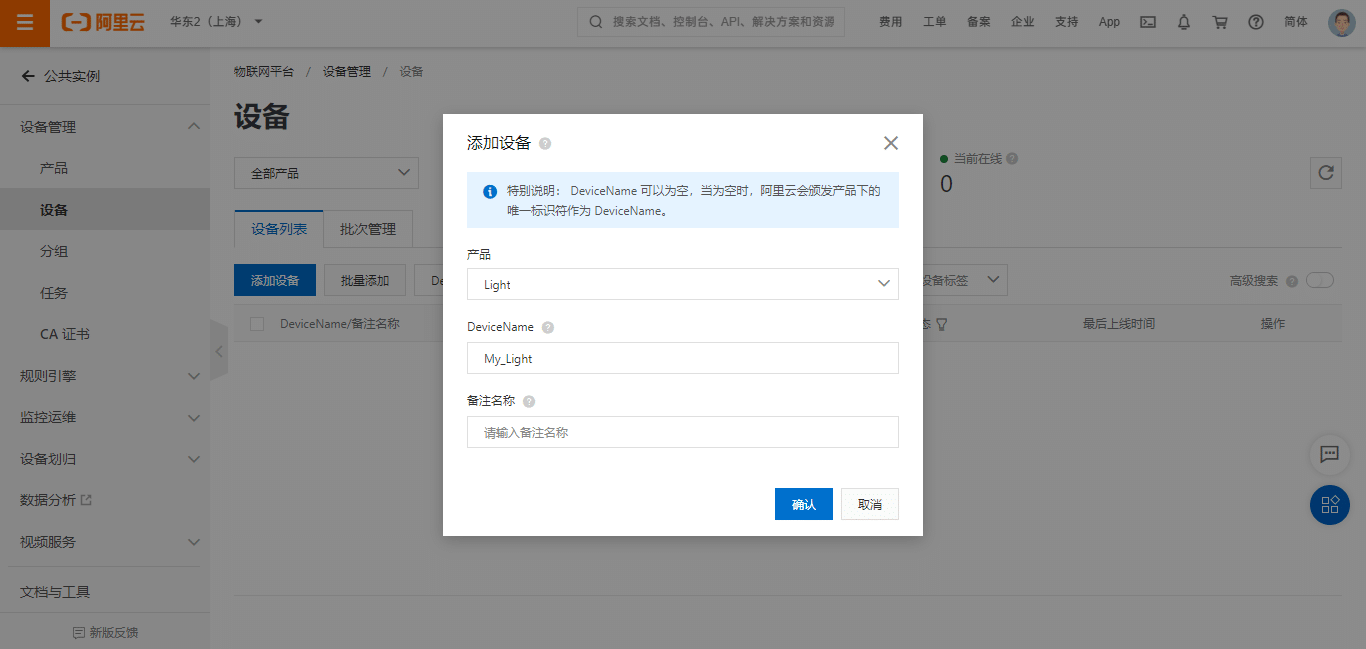

图11 添加设备页面

开发手机App

1.新建项目

进入项目管理 http://aciano.top/redirect/?target=https://studio.iot.aliyun.com/projects ,将页面滚到下方,找到新建项目按钮,注意是创建普通项目,不是全局资源项目!见图12:


图12 新建项目

新建一个空白项目,见图13:


图13 新建空白项目

2.关联产品和设备

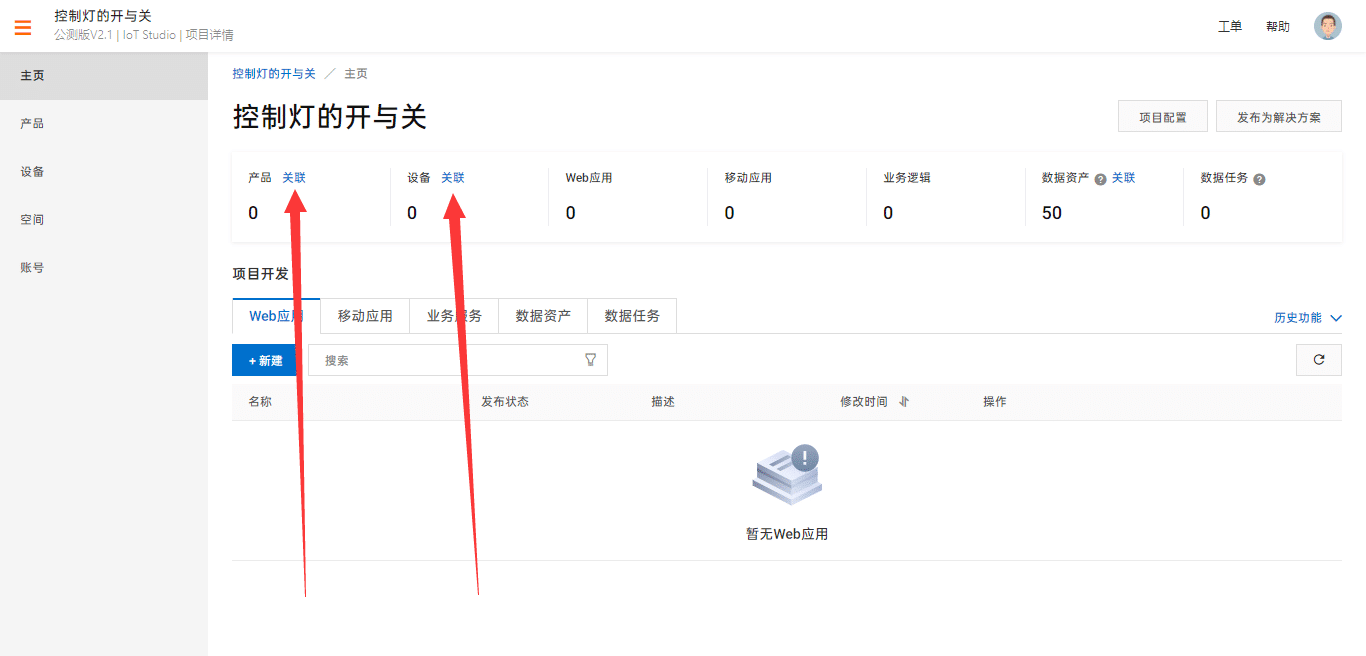

新建项目完成后来到项目的主页,关联产品和设备,具体步骤见图14、图15和图16:


图14 关联界面

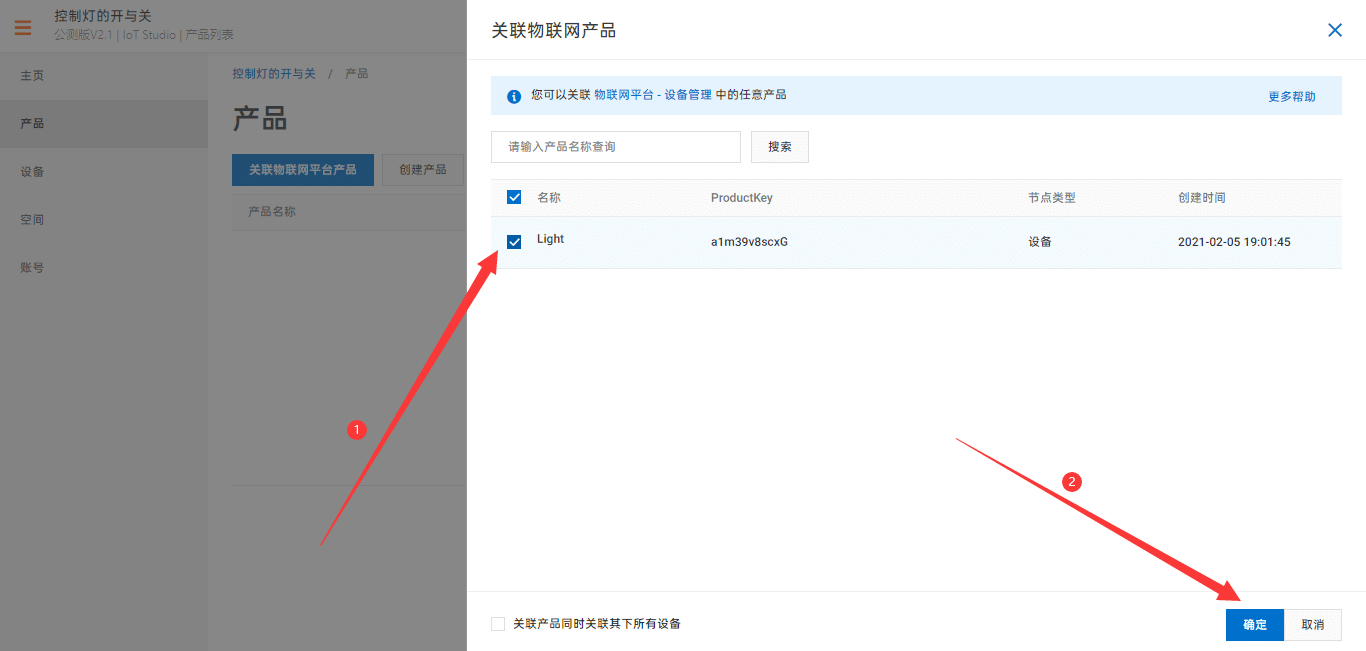

图15 关联产品

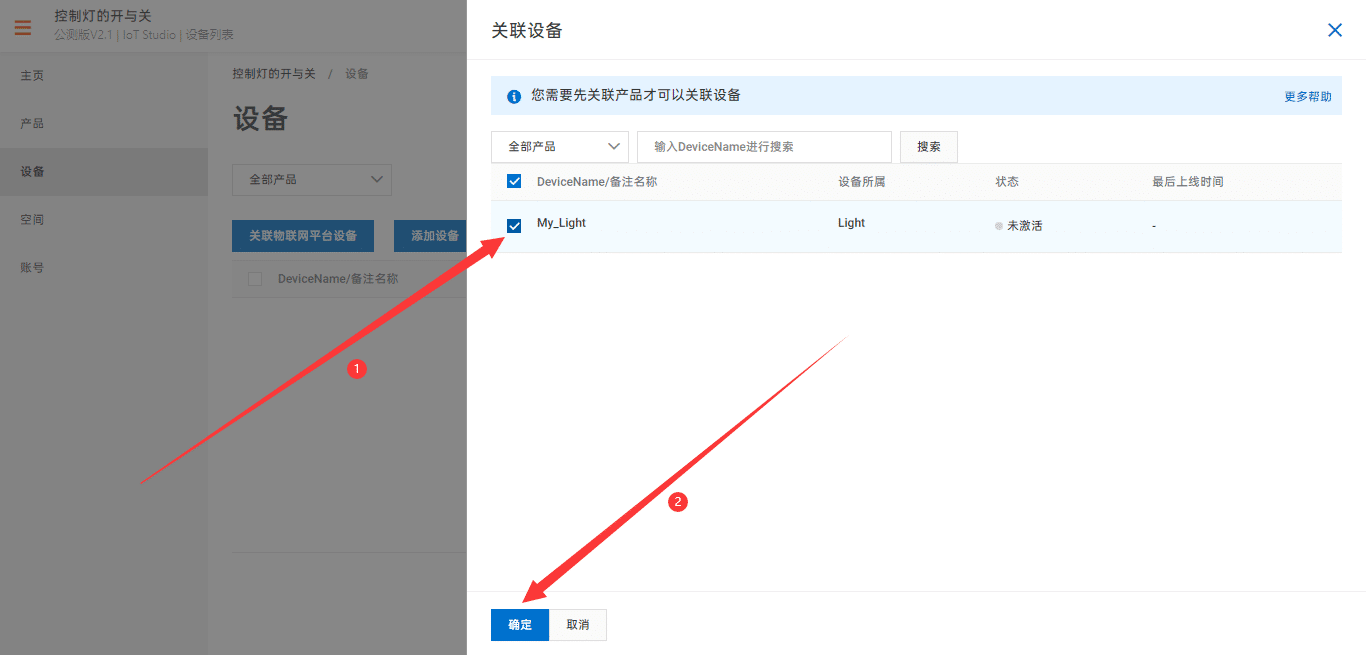

图16 关联设备

3.开发移动应用

回到项目主页,点击【移动应用】,再点击【新建】,新建一个移动应用,然后新建一个空白页面,见图17、图18和图19:

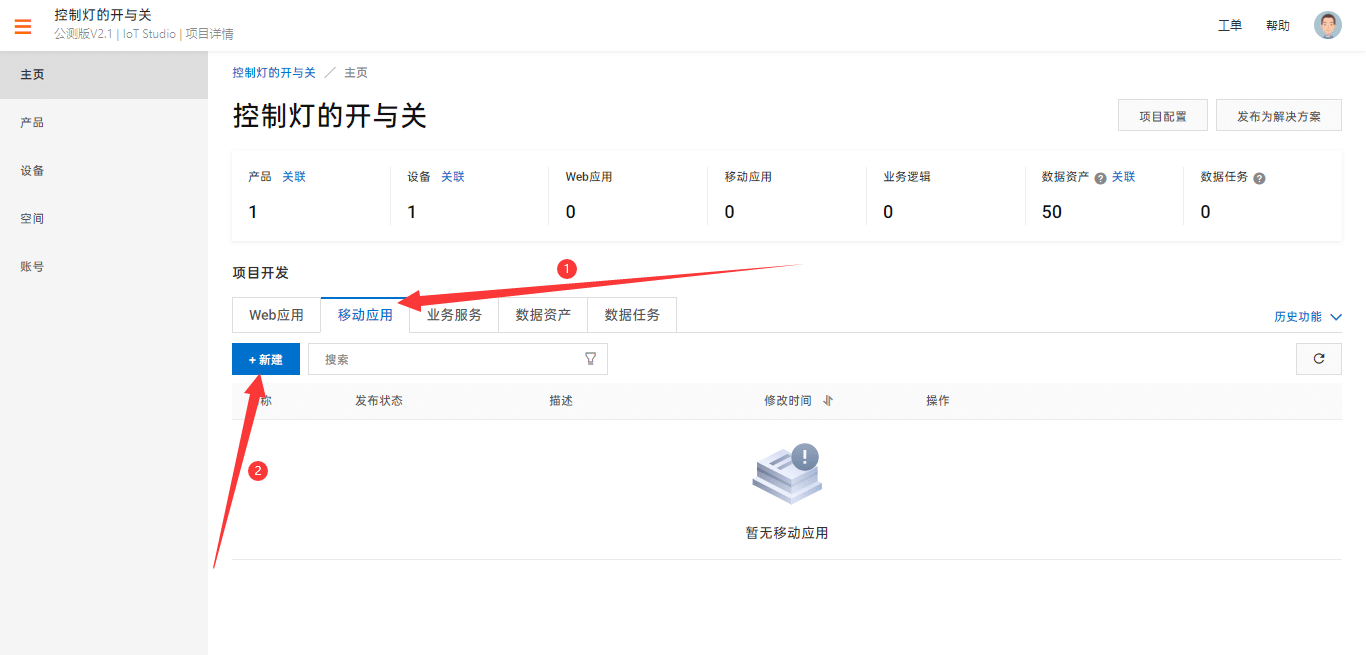

图17 新建移动应用

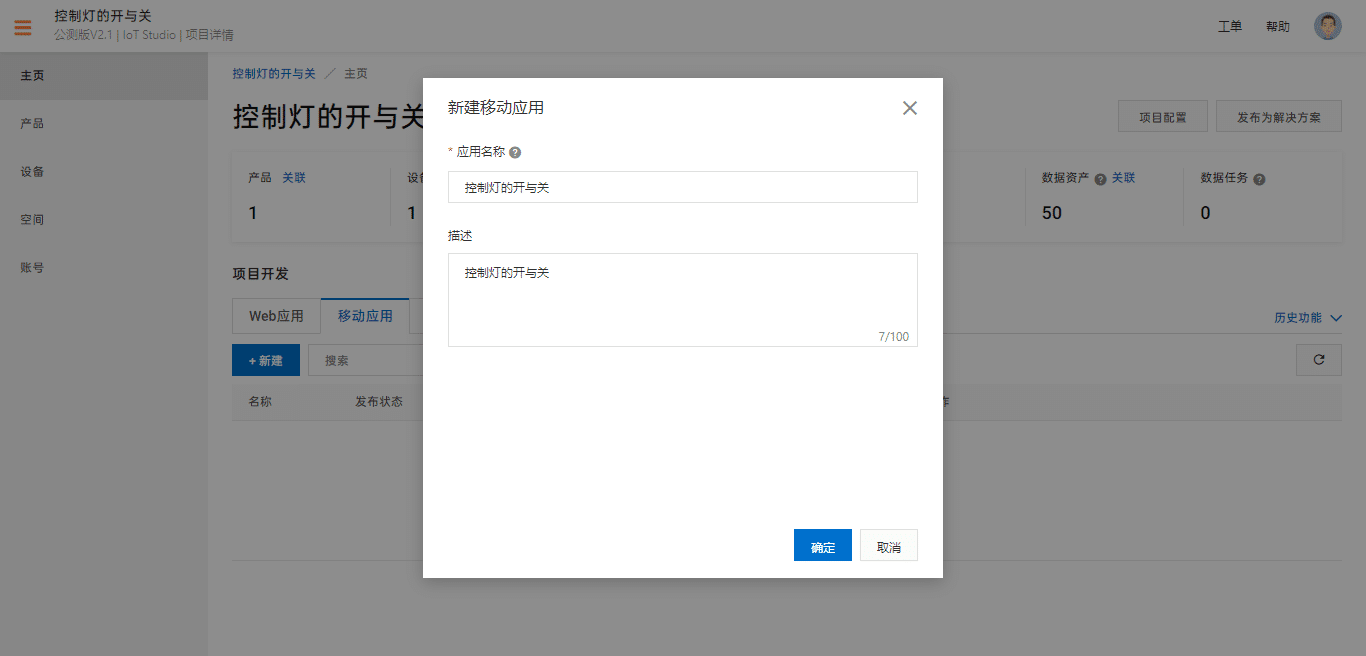

新建App属性

图18 新建移动应用页面

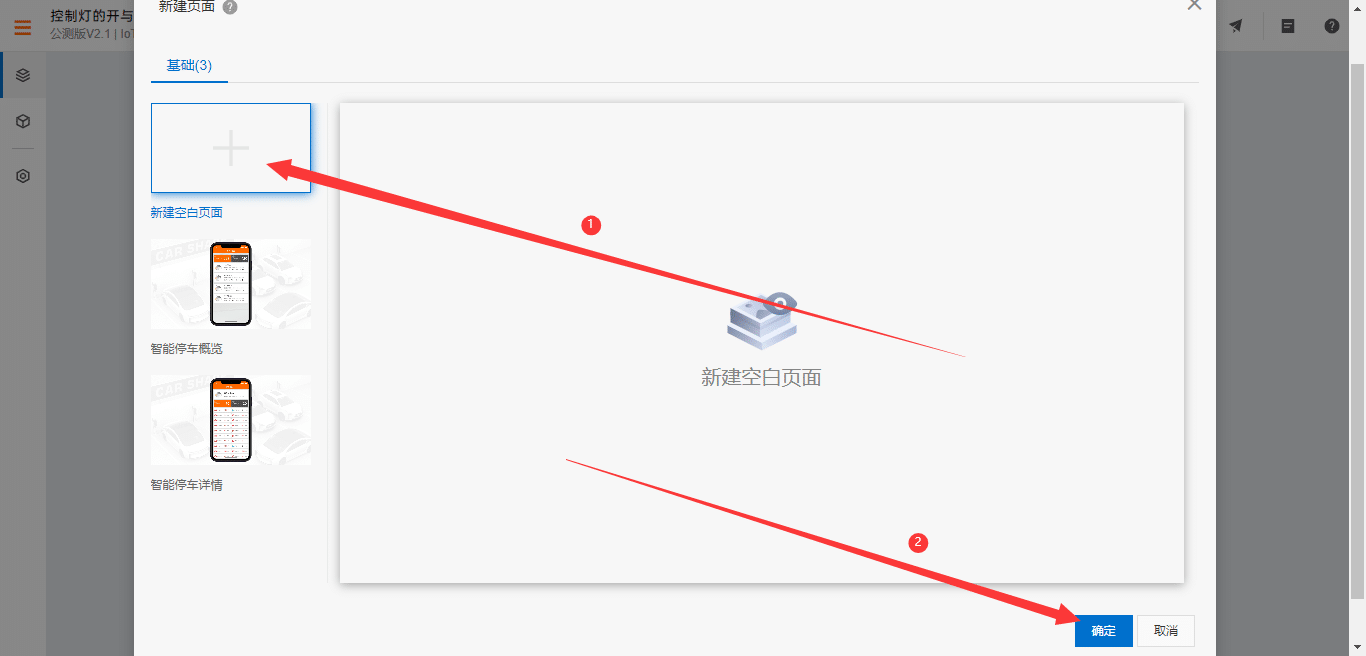

图19 新建空白页面

进行ui的设计,使用的组件:图片、文本、指示灯和开关,灯泡图片是用来美化的。

具体过程就不详细讲了,最终效果见图20:

App's ui

图20 App的ui图

接下来将指示灯和开关这两个组件与设备关联,先点击指示灯这个组件,然后点击右侧的【配置数据源】,见图21和图22

配置指示灯状态

图21 配置指示灯状态

数据源配置

图22 数据源配置

开关的配置同理且步骤相同,这里就不放图了。

配置完成后App的设计到这里就告一段落了,接下来就可以发布App并使用了,点击右上角纸飞机状的按钮进行发布,见图23:

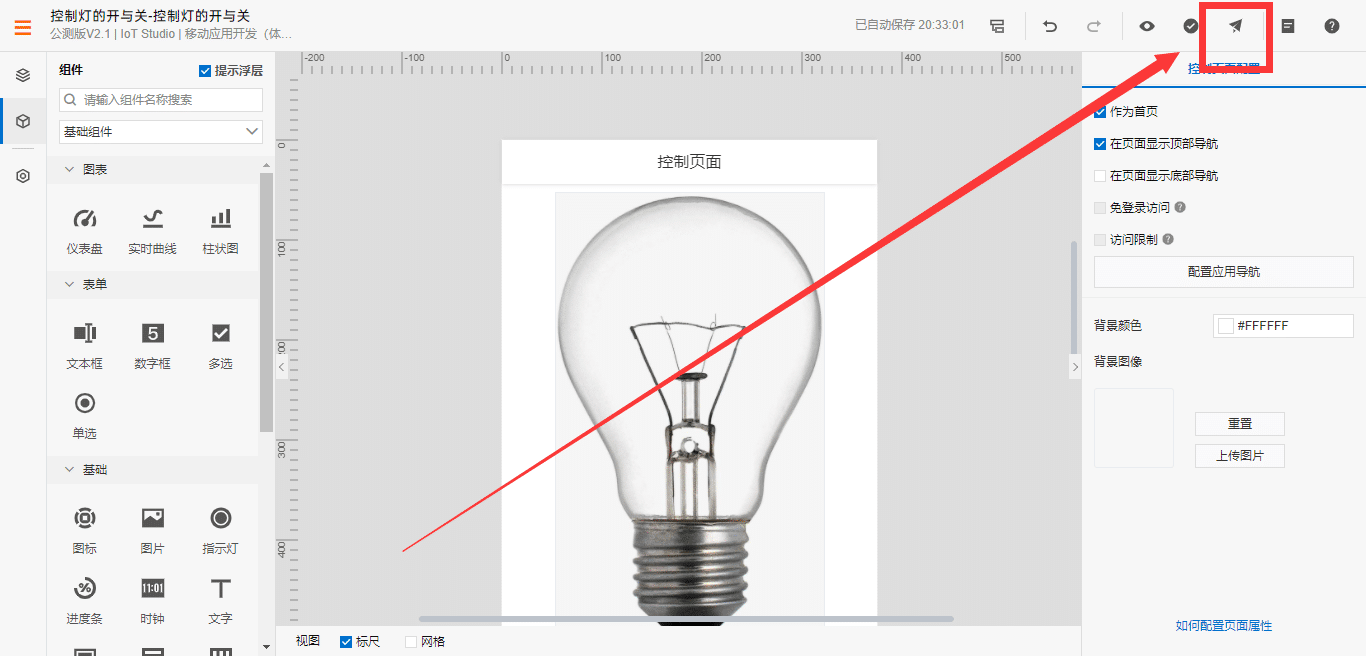

图23 发布App

掌控板程序

1.初始化MQTT

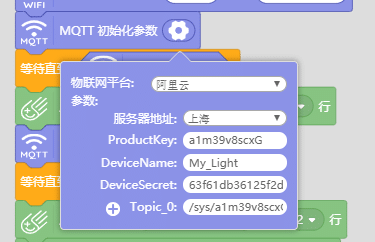

其中对应的参数在控制台中直接复制即可,其中DeviceSecret需要点击【查看】才会出现,见图24和图25


图24 初始化MQTT


图25 设备信息

2.Topic 信息

详见官方给出的Topic 类列表:

基础通信 Topic 列表:

功能 Topic类 操作权限 描述
OTA 升级 /ota/device/inform/a1m39v8scxG/${deviceName} 发布 设备上报固件升级信息
OTA 升级 /ota/device/upgrade/a1m39v8scxG/${deviceName} 订阅 固件升级信息下行
OTA 升级 /ota/device/progress/a1m39v8scxG/${deviceName} 发布 设备上报固件升级进度
OTA 升级 /ota/device/request/a1m39v8scxG/${deviceName} 发布 设备主动拉取固件升级信息
设备标签 /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/update 发布 设备上报标签数据
设备标签 /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/update_reply 订阅 云端响应标签上报
设备标签 /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/delete 订阅 设备删除标签信息
设备标签 /sys/a1m39v8scxG/${deviceName}/thing/deviceinfo/delete_reply 发布 云端响应标签删除
时钟同步 /ext/ntp/a1m39v8scxG/${deviceName}/request 发布 NTP 时钟同步请求
时钟同步 /ext/ntp/a1m39v8scxG/${deviceName}/response 订阅 NTP 时钟同步响应
设备影子 /shadow/update/a1m39v8scxG/${deviceName} 发布 设备影子发布
设备影子 /shadow/get/a1m39v8scxG/${deviceName} 订阅 设备接收影子变更
配置更新 /sys/a1m39v8scxG/${deviceName}/thing/config/push 订阅 云端主动下推配置信息
配置更新 /sys/a1m39v8scxG/${deviceName}/thing/config/get 发布 设备端查询配置信息
配置更新 /sys/a1m39v8scxG/${deviceName}/thing/config/get_reply 订阅 云端响应配置信息
广播 /broadcast/a1m39v8scxG/${identifier} 订阅 广播 Topic,identifier 为用户自定义字符串

物模型通信 Topic 列表:

功能 Topic类 操作权限 描述
属性上报 /sys/a1m39v8scxG/${deviceName}/thing/event/property/post 发布 设备属性上报
属性上报 /sys/a1m39v8scxG/${deviceName}/thing/event/property/post_reply 订阅 云端响应属性上报
属性设置 /sys/a1m39v8scxG/${deviceName}/thing/service/property/set 订阅 设备属性设置
事件上报 /sys/a1m39v8scxG/${deviceName}/thing/event/${tsl.event.identifier}/post 发布 设备事件上报
事件上报 /sys/a1m39v8scxG/${deviceName}/thing/event/${tsl.event.identifier}/post_reply 订阅 云端响应事件上报
服务调用 /sys/a1m39v8scxG/${deviceName}/thing/service/${tsl.service.identifier} 订阅 设备服务调用
服务调用 /sys/a1m39v8scxG/${deviceName}/thing/service/${tsl.service.identifier}_reply 发布 设备端响应服务调用

这里我们使用“/sys/a1m39v8scxG/${deviceName}/thing/service/property/set”进行订阅。

3.判断收到的消息

前往 http://aciano.top/redirect/?target=https://iot.console.aliyun.com/lk/monitor/log

查看日志服务可以发现,云到设备的消息中,灯灭状态发出的消息见图26;而灯亮状态发出的消息见图27:


图26 灯灭状态消息

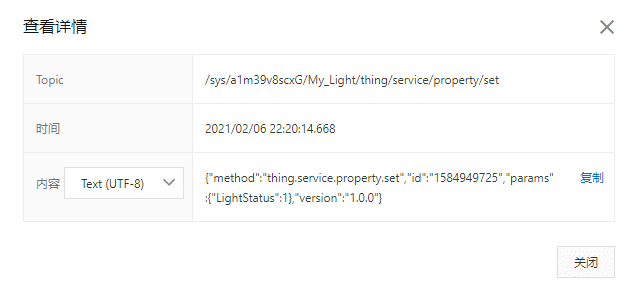

图27 灯亮状态消息

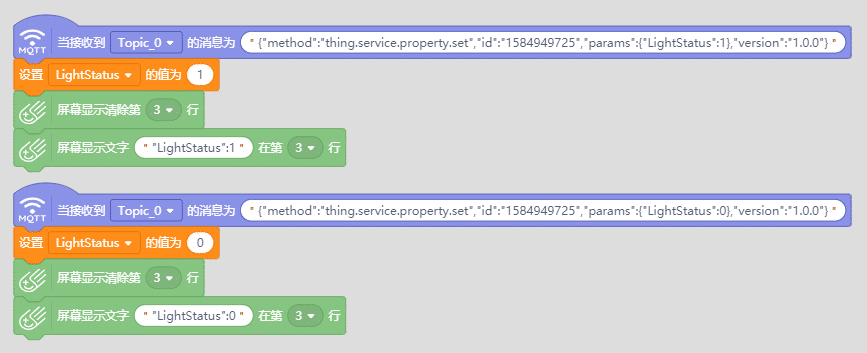

直接判断收到的消息即可,见图28:


图28 判断消息

4.全部代码

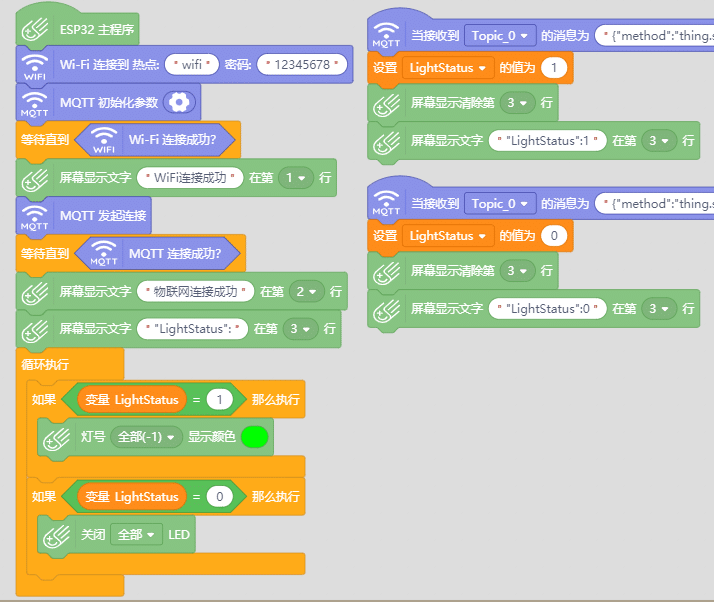

图29 全部代码

5.源代码

下载链接

参考教程

http://aciano.top/redirect/?target=https://mc.dfrobot.com.cn/thread-275452-1-1.html (App部分是参照这个教程照葫芦画瓢做出来的)

End
