一、功能介绍

目前提供两种训练：

• 目标分类： 识别图片所属的种类， 比如图中是苹果还是杯子, 没有坐标。 如下图，识别到了苹果，是苹果的概率为0.8

• 目标检测： 检测图片中物体的位置， 并且输出这个物体的坐标和物体大小（即框出认识的物体）。 如下图， 识别到了苹果， 并且框出了位置， 是苹果的概率为0.8

二、确定方案

1. 首先确定要训练哪种模型。
   在上面支持的模型中选择一个，如果不需要检测物体坐标， 用目标分类， 需要坐标则目标识别，
   两者处理数据要做的工作和格式都不一样， 后者会复杂很多。

2. 确定分类。 包括分类数量， 具体分类。 比如这里以识别红色小球和玩具为例:

所以共两个分类： ball 和 toy， 我们也称之为标签(label)，

注意！分类名（标签/label）只能使用英文字符和下划线

3. 确定分辨率。 图片的分辨率也十分重要，不管是在采集、训练，还是使用时， 都需要十分注意， 稍不注意，模型可能就无法使用或者识别精度低。
   以下为Maixhub目前支持的分辨率，其它分辨率将会训练失败：

目标分类、目标检测： 224x224（推荐）

确定采集数据集（这里就是所有图片的统称）数量。 即确定好每个分类的图片数量，方便后面采集图片快速准确进行，

三、获取，处理数据集

1.采集数据

1. 图片数据的采集可以使用任意的图片采集工具。某些特定的图片数据，可能需要用k210主控板的摄像头来拍摄，这样数据使用会比较准确。

2. 手机拍照， 然后使用预处理工具处理成需要的分辨率

3. 可以使用网络爬虫在网络上按名称爬取图片，在Mx_yolo_v3的“工具集”菜单中，使用图片爬取工具可以爬取需要的照片。

注：要把无效图片去除，否则会影响训练!

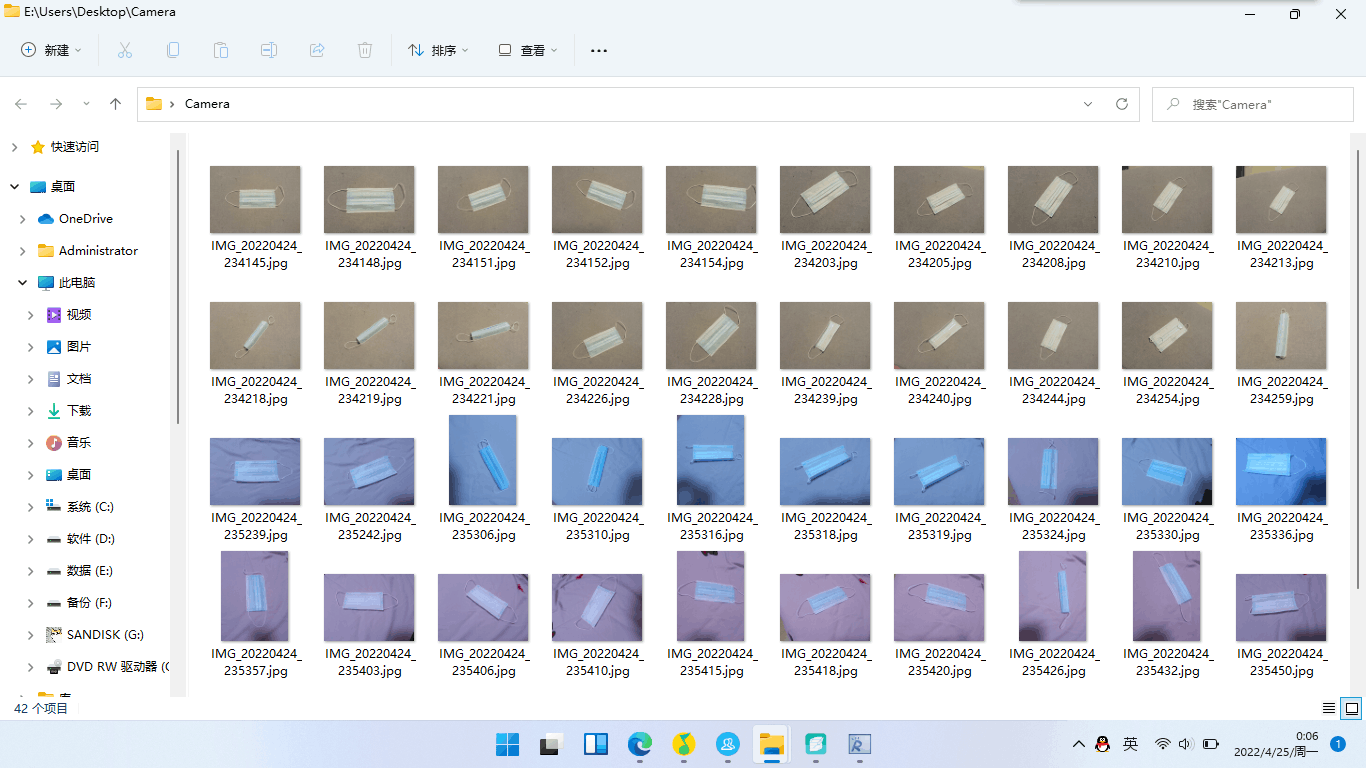

得到图片数据后，将其导入电脑：

2.处理图片分辨率

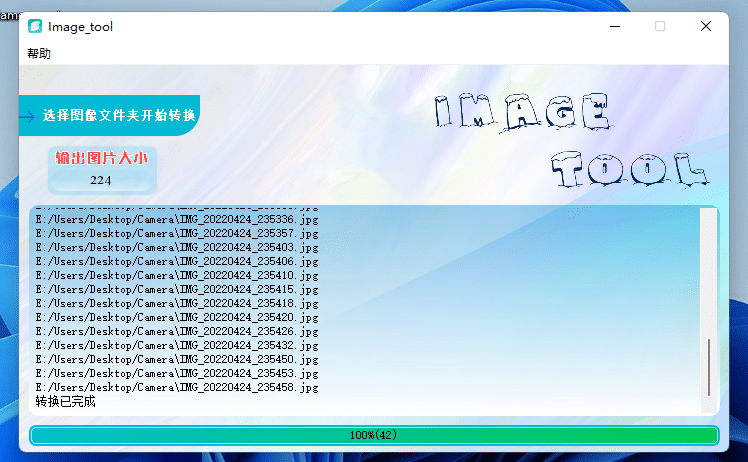

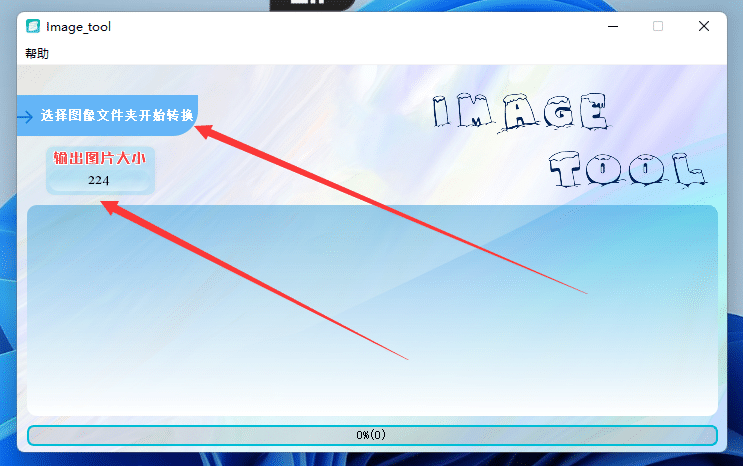

打开Image_tool.exe软件，看到以下界面，点击选择图像文件夹...，选择存放采集照片的文件夹，设置分辨率为224*224。

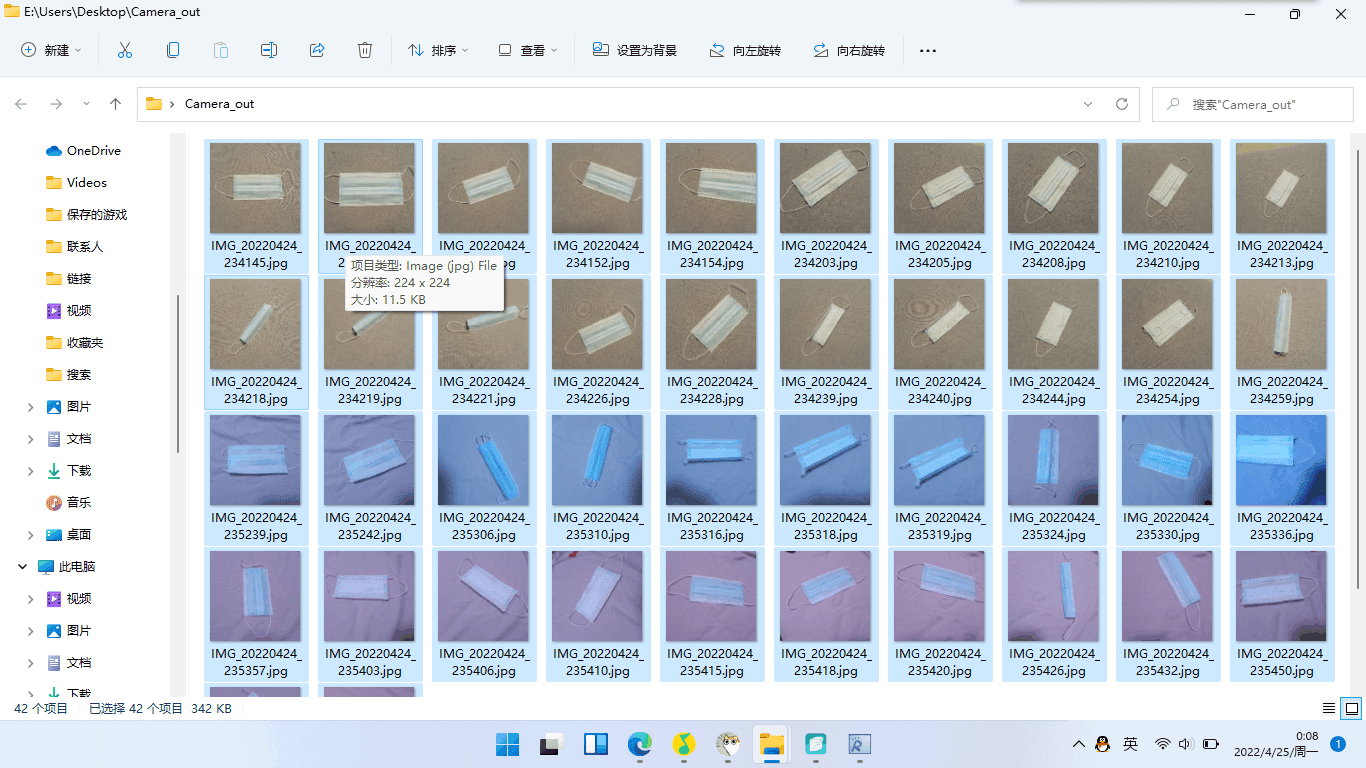

等待处理完毕后，即可得到224*224分辨率的图片：

3.对图片进行更名

打开 拖把更名器 文件夹中的xTools.exe

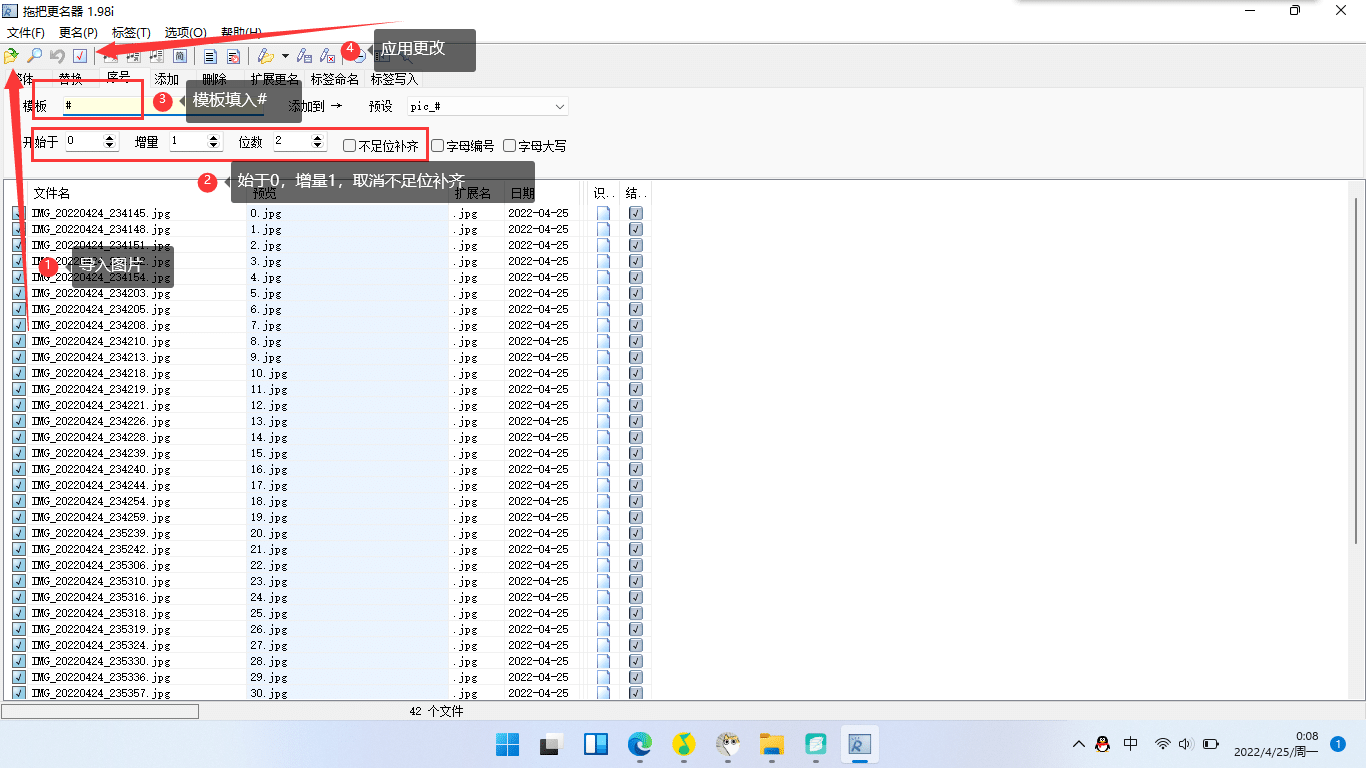

点击菜单栏中的序号，接下来按照下图步骤操作即可：

应用更改后即可得到按照序号排列的文件名：

4.标注图片

此步骤仅目标检测需要操作！

目标分类可跳过此步骤。

新建一个mask文件夹，里面新建images和xml文件夹，将先前处理好的图片数据丢入images文件夹。

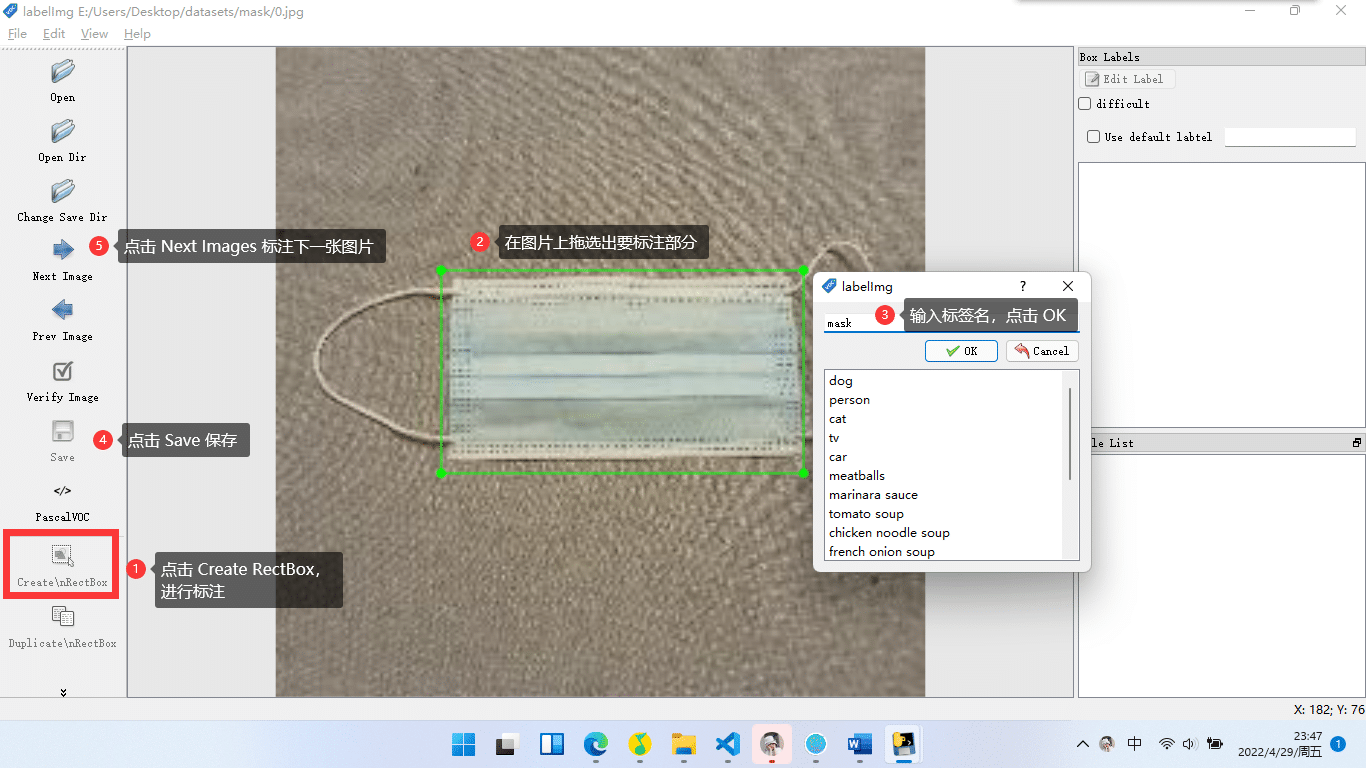

打开LabelImg软件：

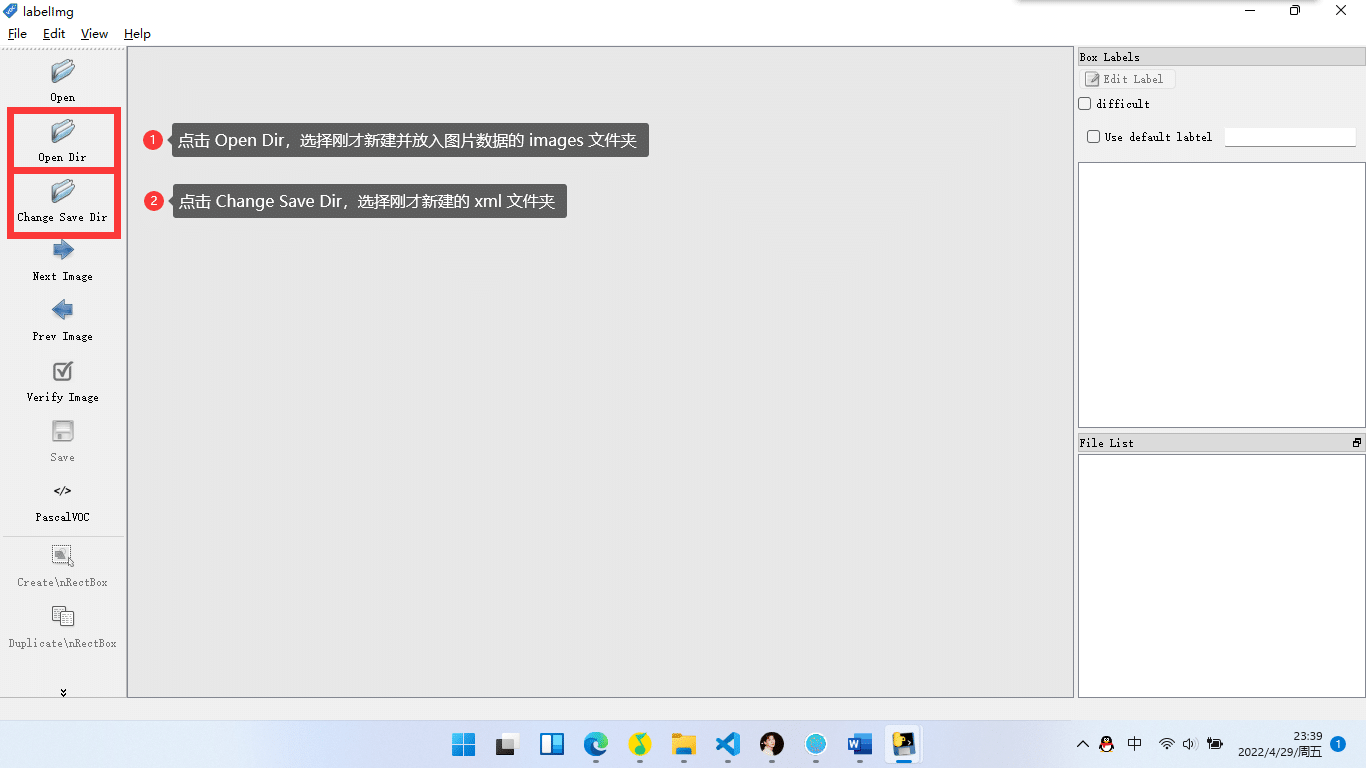

1. 更改图片所在文件夹；
2. 更改标签所在文件夹；

1. 点击 Create RectBox 进行标注；
2. 在图片上拖选出需要识别的标注部分；
3. 输入标签/label名，点击OK；
4. 点击 Save 保存；
5. 点击Next Images 标注下一张图片；

到此数据集的处理和准备工作完毕，接下来就可以开始训练模型了！

四、训练模型

1.目标分类

1.1 线上Maixhub平台

打包数据集

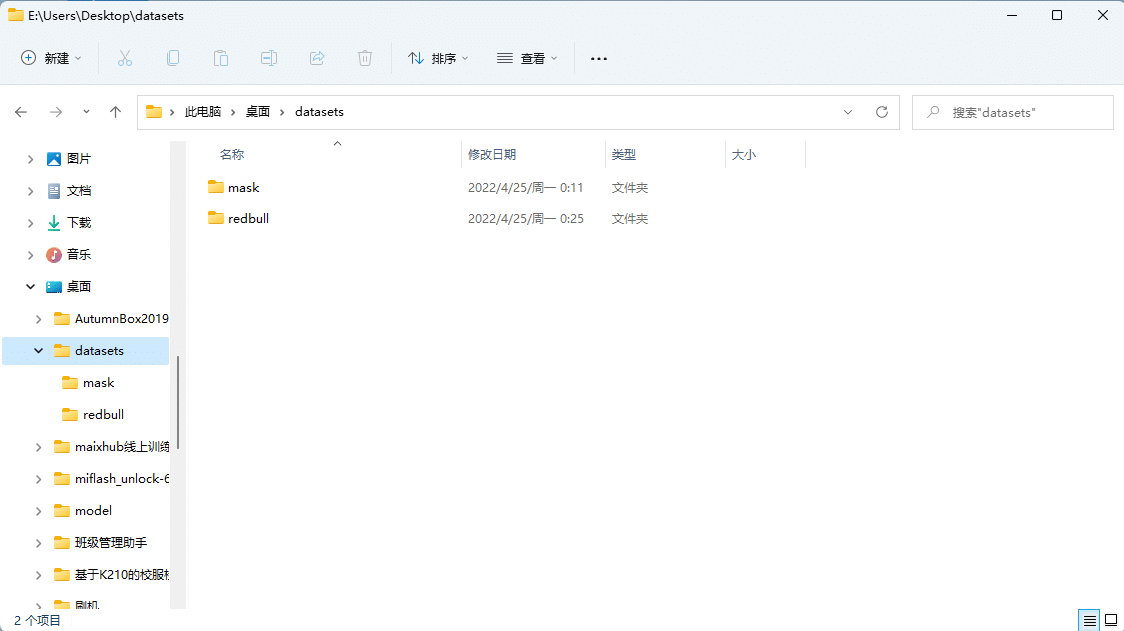

将数据集按以下分支保存，

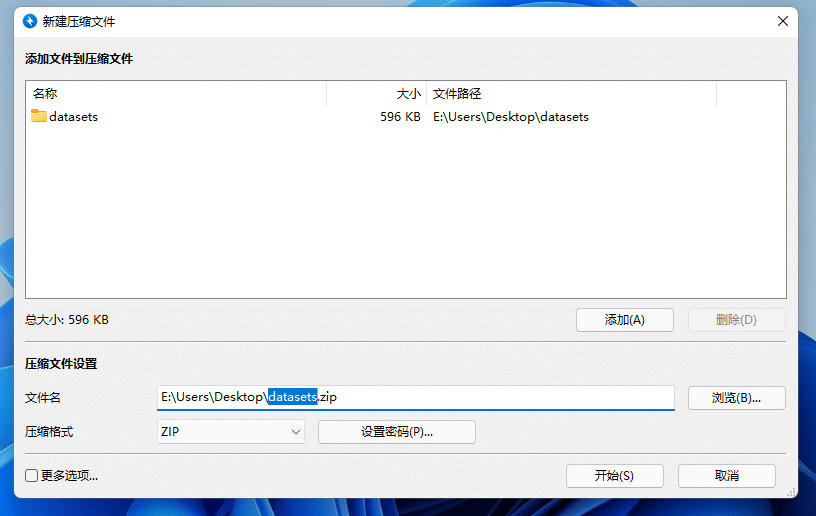

并将其压缩为zip文件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

datasets.zip
            |
            datasets
                    |
                     ----mask
                    |        |
                    |         ---0.jpg
                    |        |
                    |         ---1.jpg
                    |        |
                    |         ---2.jpg
                    |
                     ----redbull
                           |
                           |

压缩文件命名为datasets.zip，注意大小不要超过20MB。

训练过程

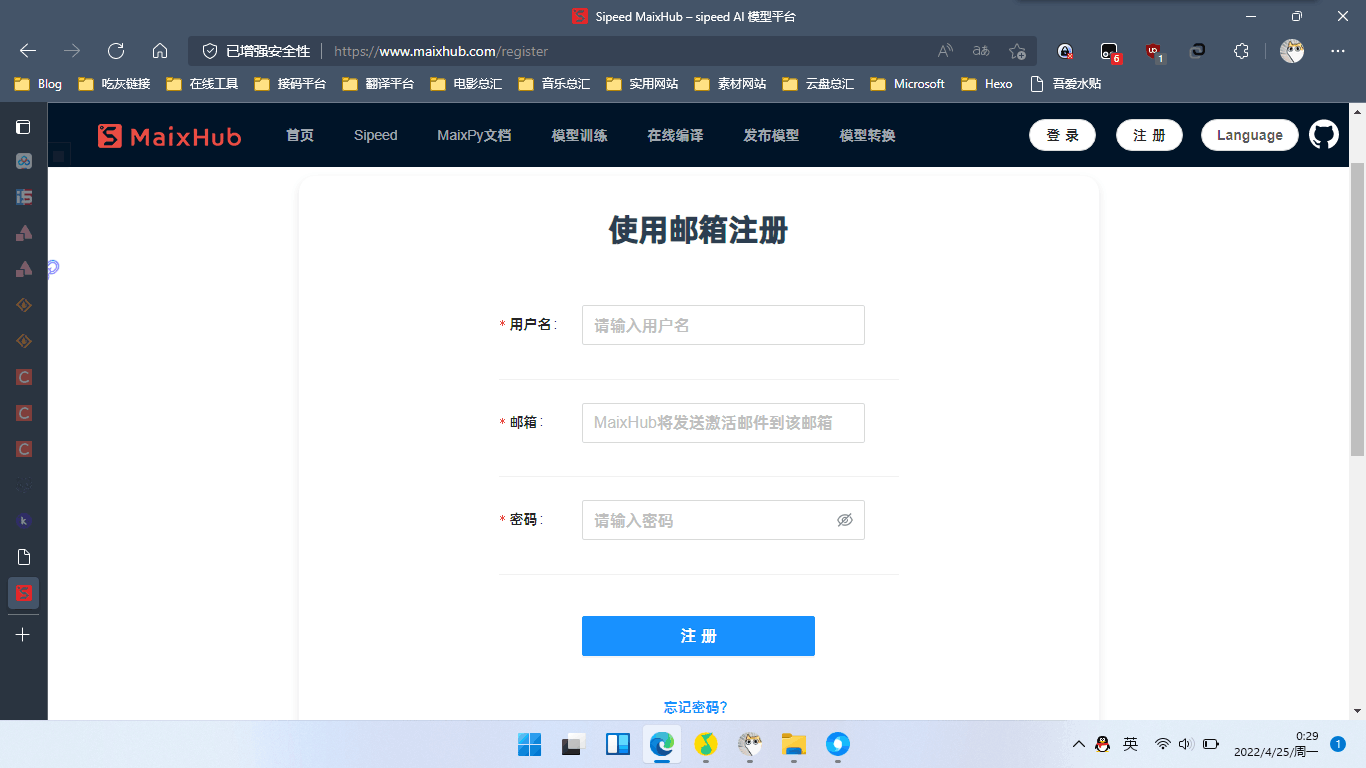

打开Maixhub注册地址：https://www.maixhub.com/register，注册一个账号：

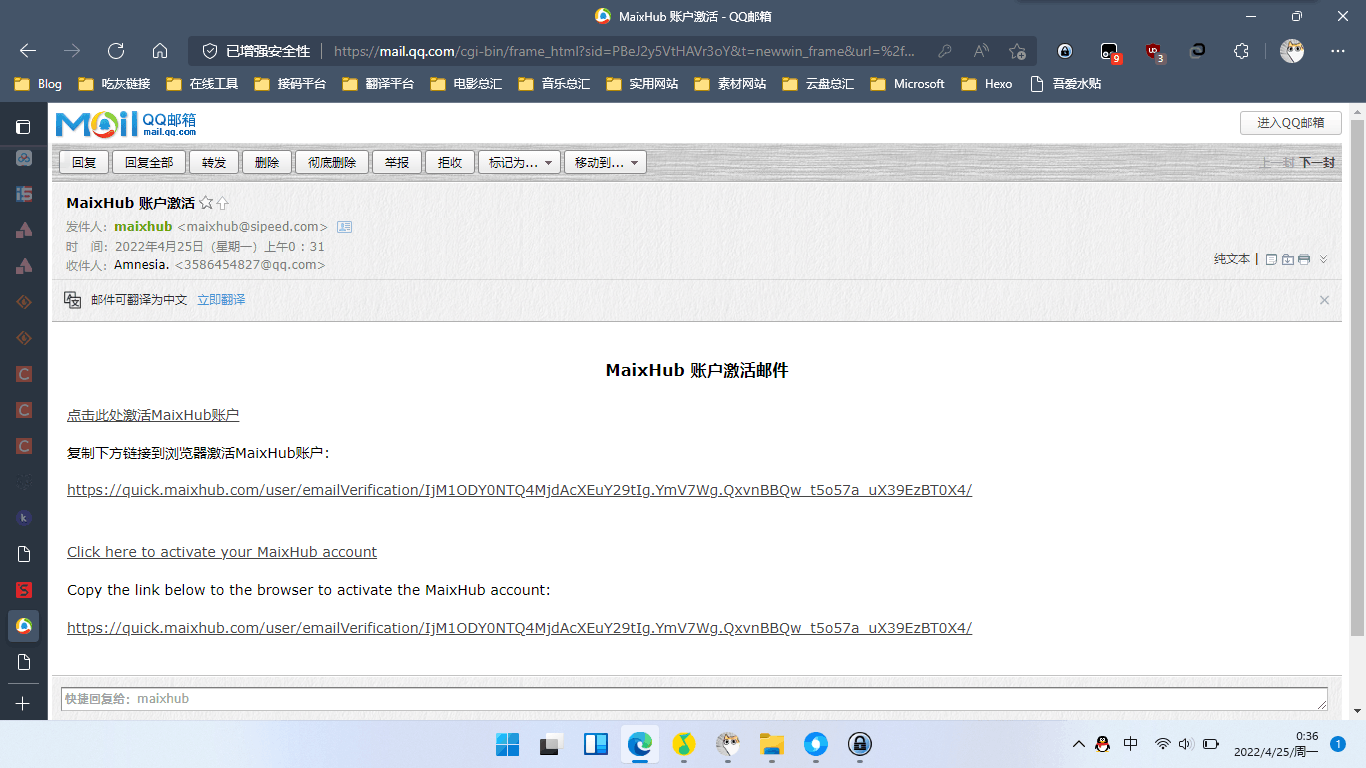

注册成功后记得去邮箱激活账号。

回到首页，点击网页顶部的模型训练

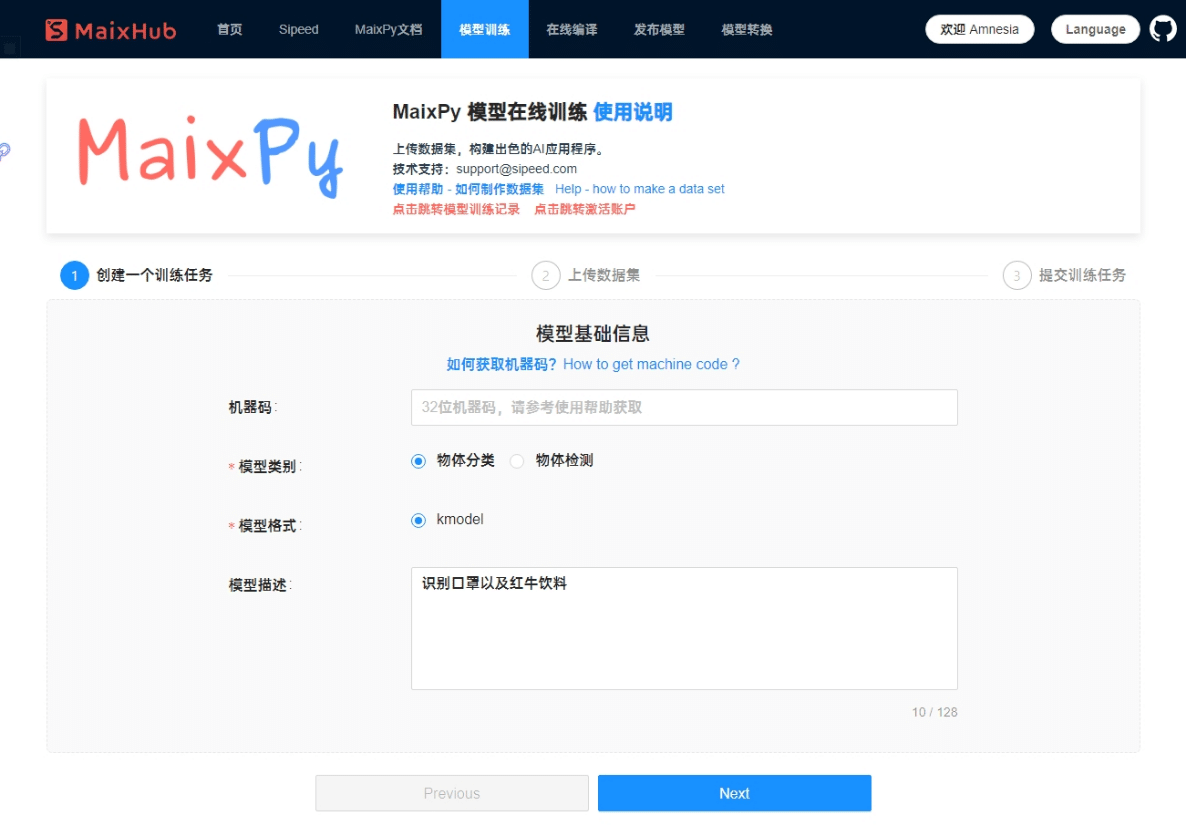

选择物体分类，点击 Next ：

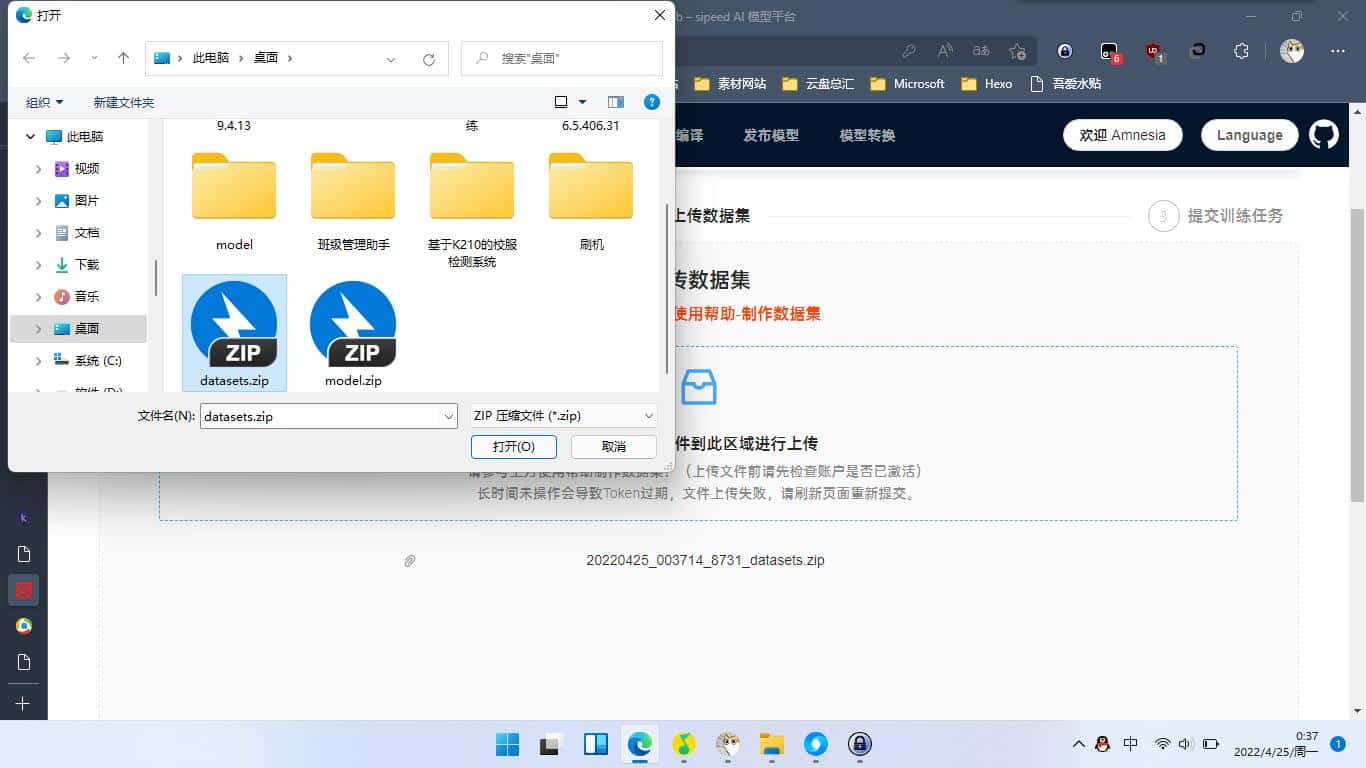

上传前面打包好的数据集：

上传完成后点击Submit，之后耐心等待即可：

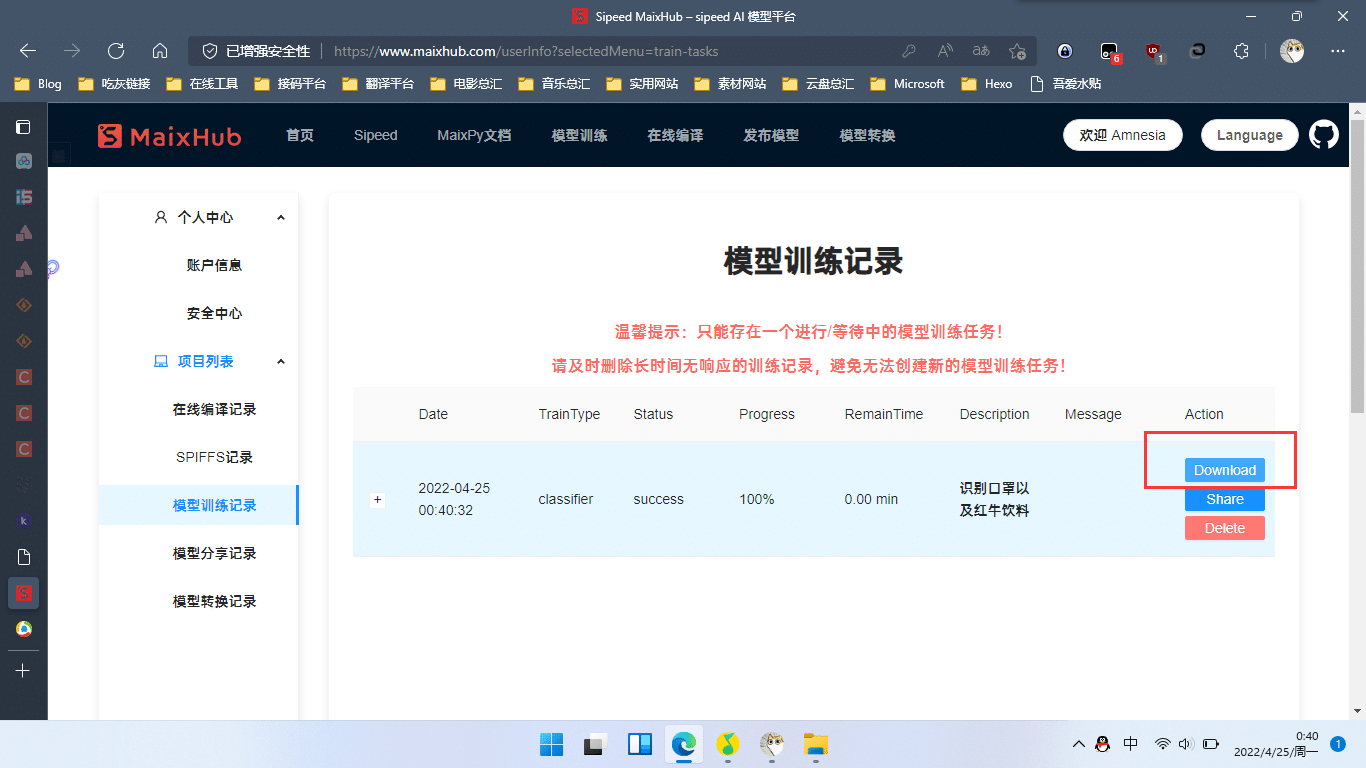

等待一段时间训练完成后，来到此界面，点击 Download 下载训练好的模型文件：

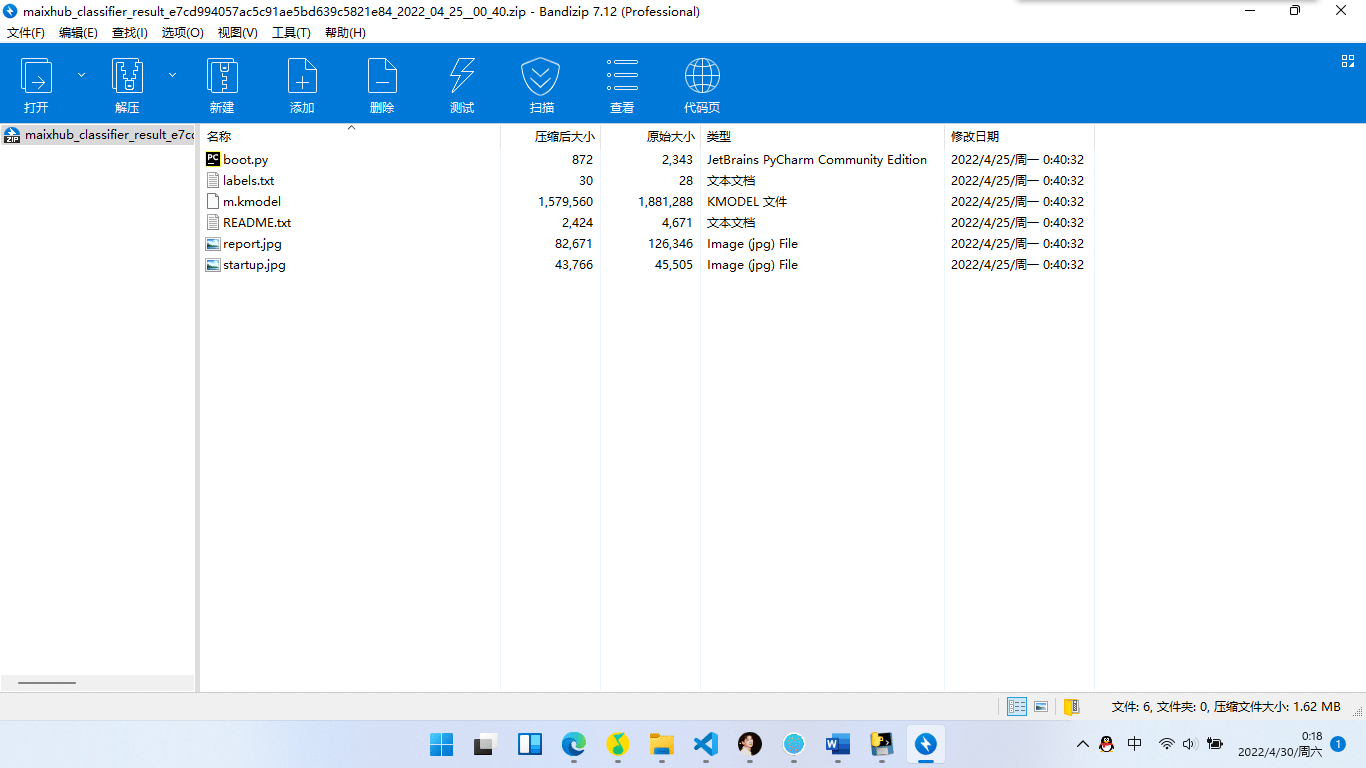

下载回来得到以下文件，将其全部丢入K210板的sd卡中，上电之后即可实现简单的目标分类功能：

1.2 线下Mx_Yolo_v3训练

保存数据集

将数据集按以下分支保存，

线下训练无需打包为压缩包。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

images
      |
        ----apples
      |      |
      |       ---0.jpg
      |      |
      |       ---1.jpg
      |      |
      |       ---2.jpg
      |
        ----bananas
              |
              |

进行训练

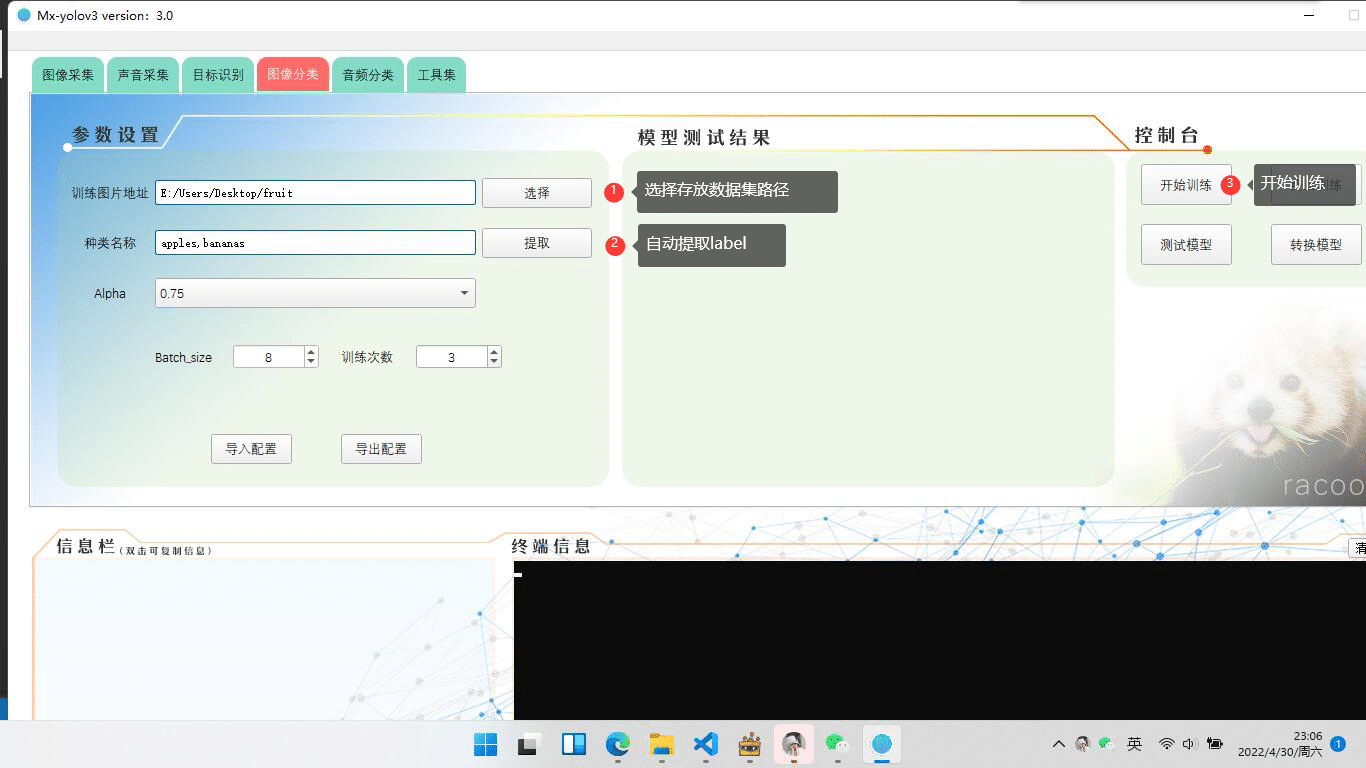

打开Mxyolov3，点击图像分类

点击选择，选取到刚才调整好的images文件夹，再点击提取，此时正常来说可以显示出你的各label名称，比如我的是apples,bananas。

其他配置参数可以保持默认无需更改，如果需要更高的识别率可以调整训练次数的多少。

点击开始训练，耐心等待一段时间即可。

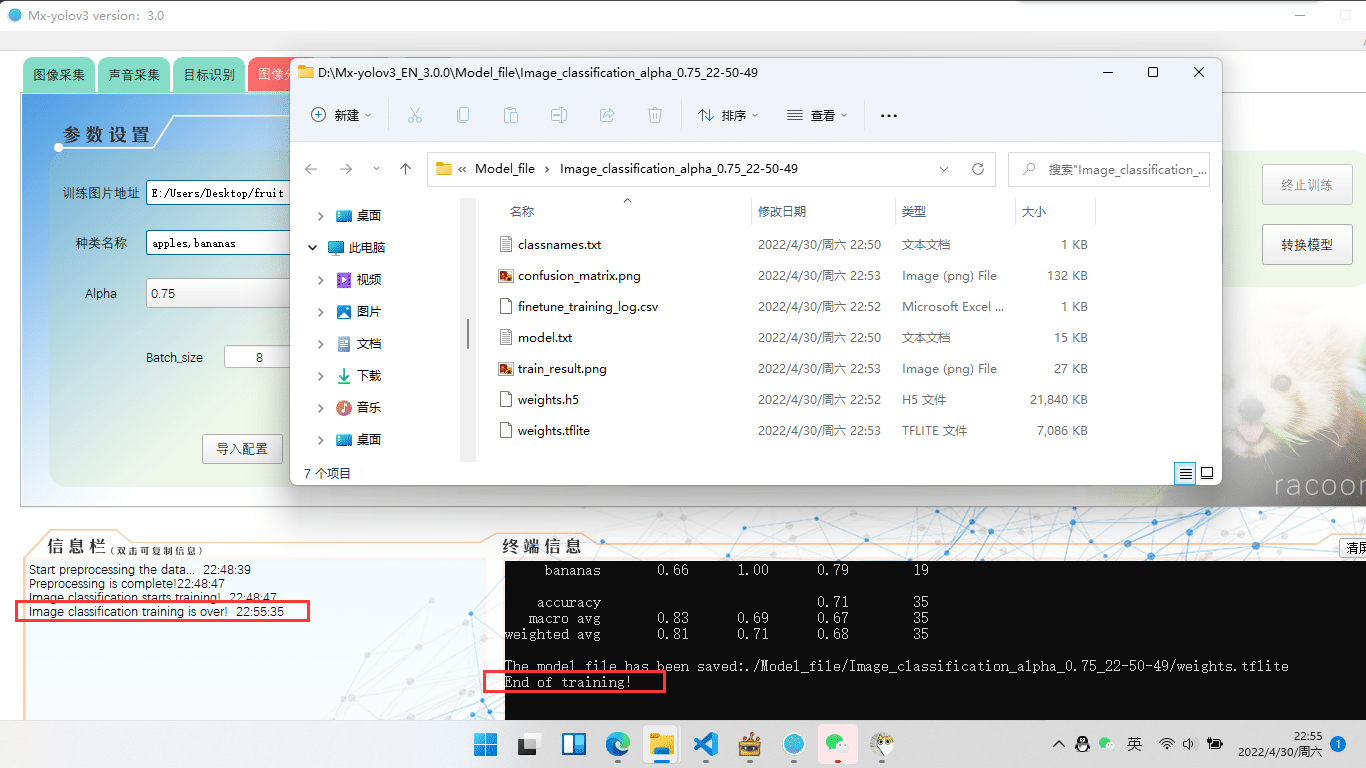

跑完训练过程后，会出现两个结果图，关闭即可，等待信息栏出现over,end等字样即代表训练过程完成，会自动弹出存放模型文件的文件夹。

需记录下此文件夹路径，后面需要用到，一般在Mx_yolo安装目录下的Model_file文件夹中。

测试模型

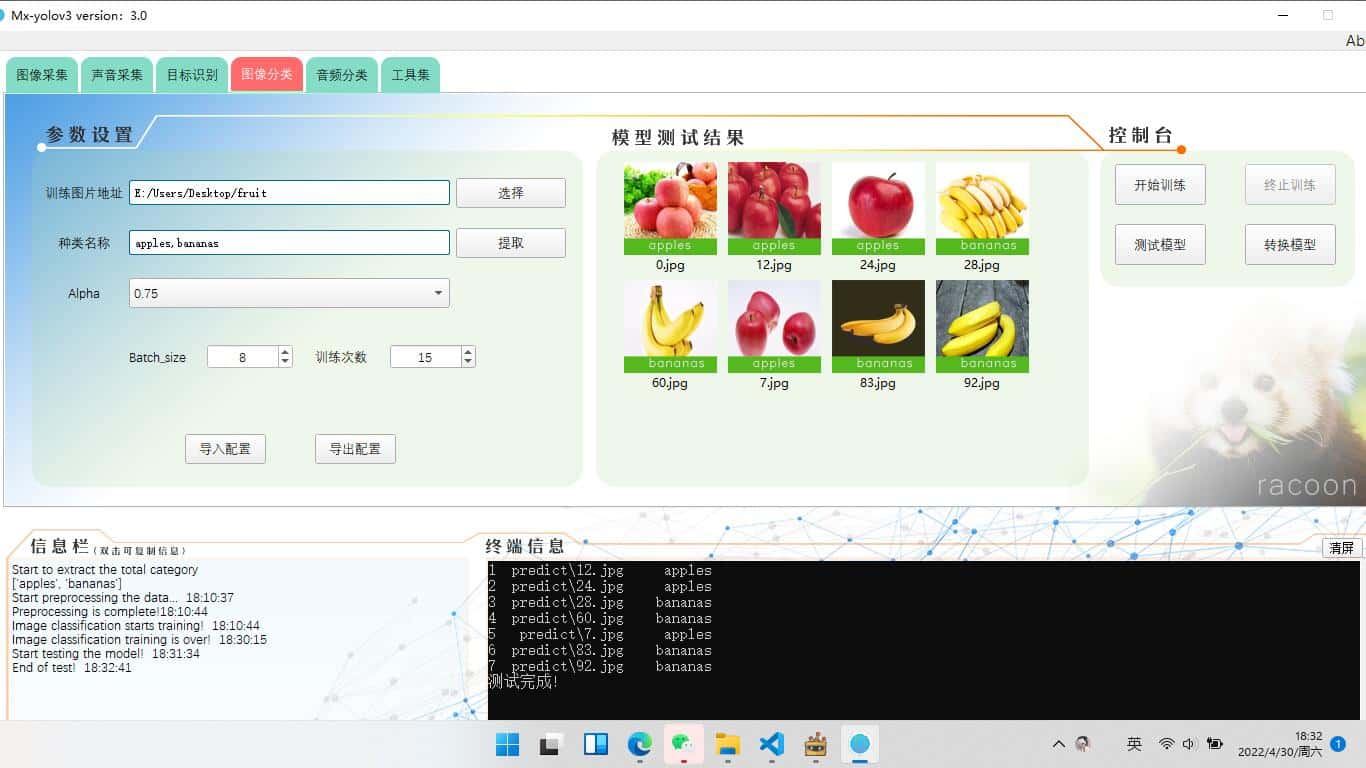

点击右上角的测试模型，选择刚才训练完毕后弹出的文件夹中的weights.h5文件，得到以下结果。

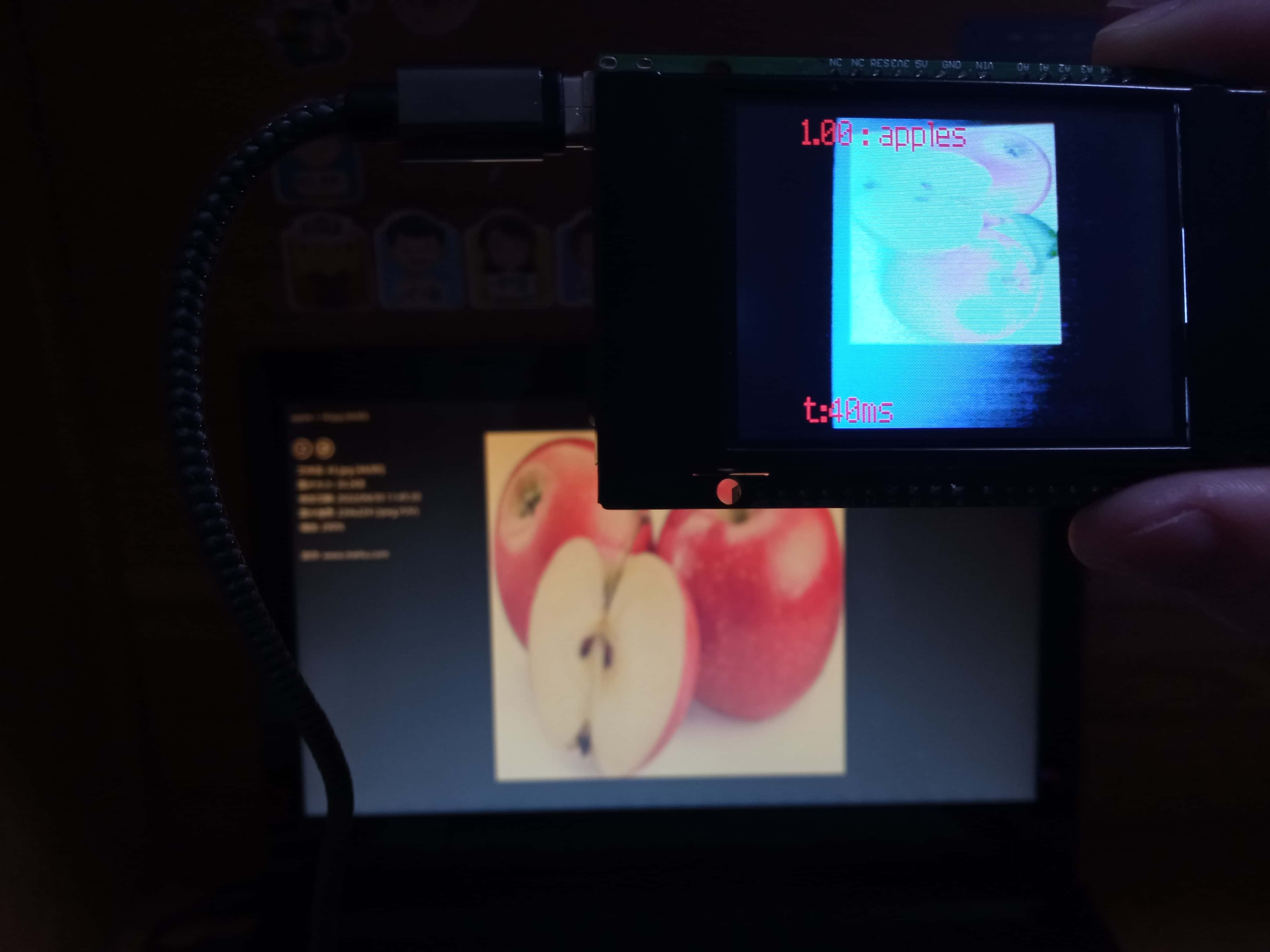

可以看到有关苹果的图片被标注上apples，说明模型可以正常使用。

转换模型

Mx_yolo_v3中训练出的模型无法直接在K210板上使用，需要转换为kmodel文件，

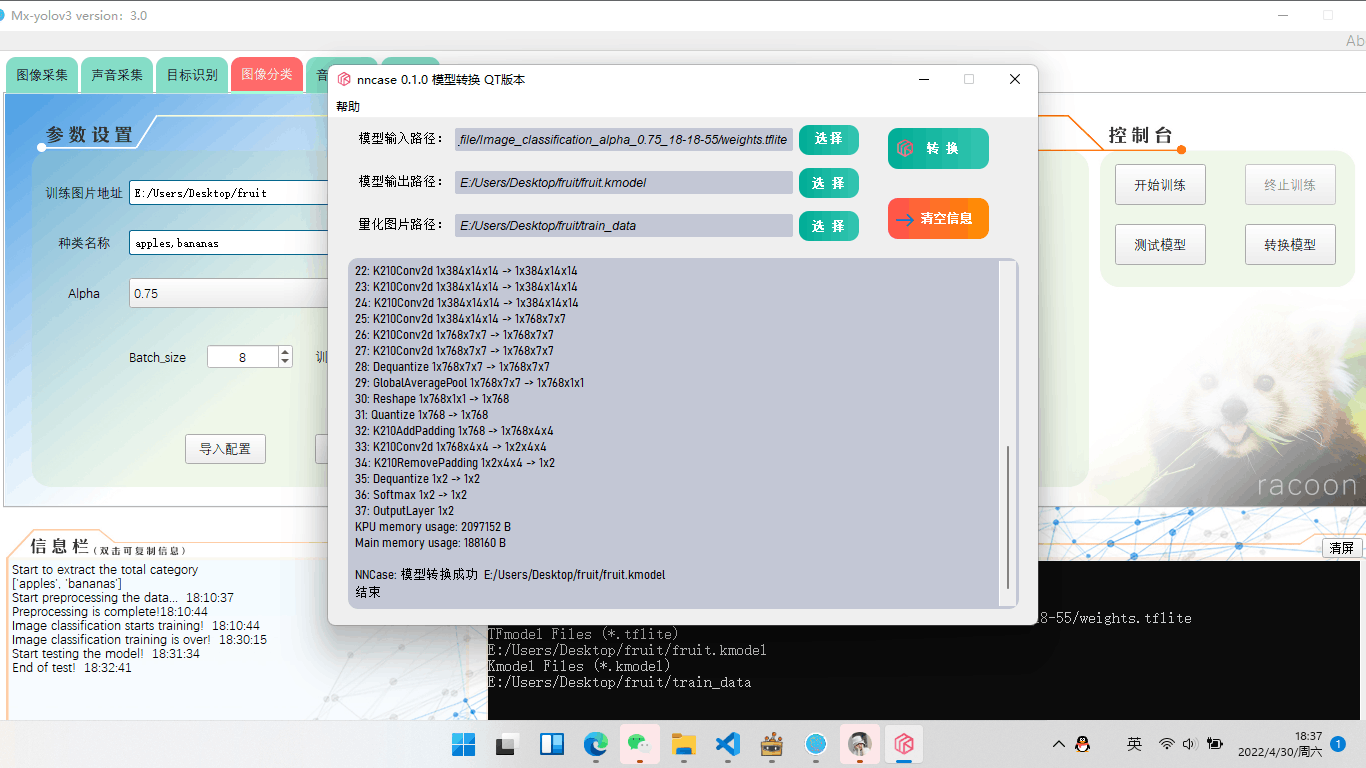

在软件中内置了模型转换软件，点击右上角的转换模型，进入以下界面：

1. 模型输入路径选择刚才弹出的Model_file文件夹下的weights.tflite文件；
2. 模型输出路径选择你需要导出的文件所在路径；
3. 量化图片路径选择你的图片数据集。

转换成功后即可放入sd卡在K210板中运行。

2.目标检测

1.1 线上 Maixhub 平台

打包数据集

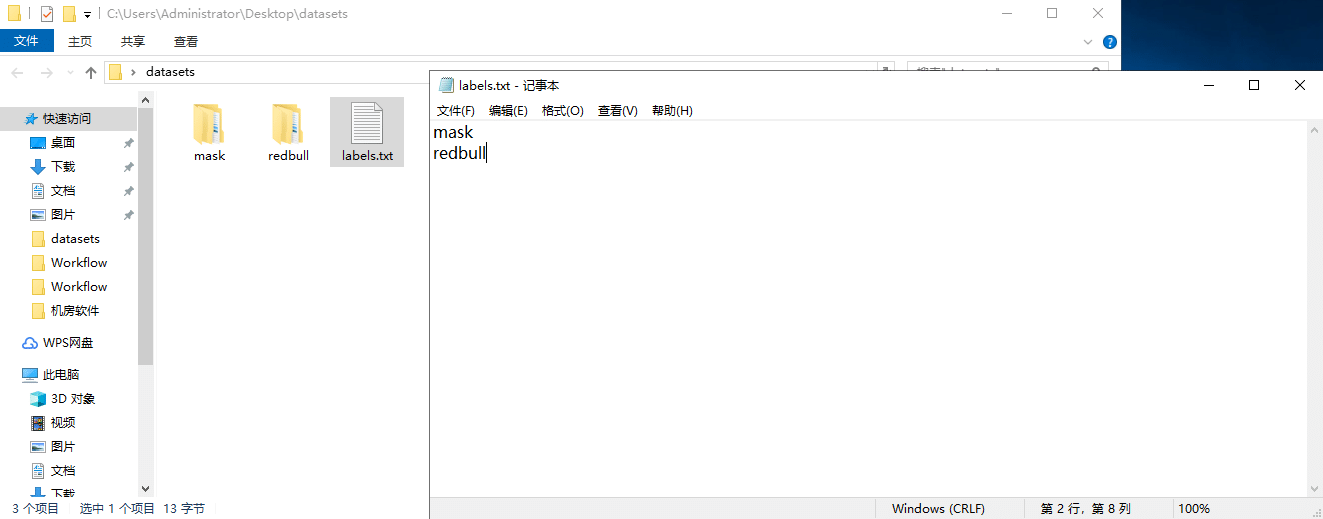

新建一个labels.txt, 输入标记的标签， 每行一个， 比如这里：

1
2

ball
toy

这是必须的， 否则数据会无效。

然后目录结构如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

datasets.zip
            |
            datasets
                    |
                     ----images
                    |        |
                    |        |---0.jpg
                    |        |
                    |         ---1.jpg
                    |
                    |------xml
                    |        |---0.xml
                    |        |
                    |        |---1.xml
                    |
                     ----labels.txt

或者两级labelimg输出：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

datasets.zip
          |
           datasets
                  |
                  |---images
                  |      |
                  |       ----ball
                  |      |       |
                  |      |        ---0.jpg
                  |      |       |
                  |      |        ---1.jpg
                  |      |
                  |       ----toy
                  |      |      |
                  |      |       ---0.jpg
                  |       ---pic0.jpg
                  |---xml
                  |     |
                  |      ----ball
                  |     |        |
                  |     |         ---0.xml
                  |     |        |
                  |     |         ---1.xml
                  |     |
                  |      ----toy
                  |     |       |
                  |     |        ---0.xml
                  |      ----pic0.xml
                   --labels.txt

训练过程

目标检测与目标分类的线上训练过程完全相同，仅需更改为对应模式即可，

参考四、 1. 1.1 训练过程处步骤即可。

1.2 线下 Mx_yolo_v3 训练

打开软件，选择目标识别

1. 选择网络为Yolov2-K210；
2. 训练图片地址选择为你图片训练集的路径；
3. 训练标签地址选择为你为图片标注后保存的xml文件路径；
4. 点击自动提取，将提取出种类名称，即label；
5. 点击计算，将自动计算出锚点，即author，后面会用到。
6. 其他配置可保持默认不变，建议取消勾选数据校验，容易闪退。

点击开始训练即可；

等待训练完成后会出现类似于目标分类后的曲线图，关闭后再稍等片刻即可。

模型转换

此步骤与前面大同小异，参考四、 1. 1.2 测试模型、转换模型处步骤。

五、上传程序

目标分类

使用以下代码：

1. 需要在代码15行及70行修改引用的kmodel文件：model_addr="/sd/fruit.kmodel"
2. 需要在代码68行修改你的label名：labels = ["apples", "bananas"]

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75

import sensor, image, lcd, time
import KPU as kpu
import gc, sys


def lcd_show_except(e):
    import uio
    err_str = uio.StringIO()
    sys.print_exception(e, err_str)
    err_str = err_str.getvalue()
    img = image.Image(size=(224,224))
    img.draw_string(0, 10, err_str, scale=1, color=(0xff,0x00,0x00))
    lcd.display(img)

def main(labels = None, model_addr="/sd/fruit.kmodel", sensor_window=(224, 224), lcd_rotation=0, sensor_hmirror=False, sensor_vflip=False):
    sensor.reset()
    sensor.set_pixformat(sensor.RGB565)
    sensor.set_framesize(sensor.QVGA)
    sensor.set_windowing(sensor_window)
    sensor.set_hmirror(sensor_hmirror)
    sensor.set_vflip(sensor_vflip)
    sensor.run(1)

    lcd.init(type=1)
    lcd.rotation(lcd_rotation)
    lcd.clear(lcd.WHITE)

    if not labels:
        with open('labels.txt','r') as f:
            exec(f.read())
    if not labels:
        print("no labels.txt")
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "no labels.txt", color=(255, 0, 0), scale=2)
        lcd.display(img)
        return 1
    try:
        img = image.Image("startup.jpg")
        lcd.display(img)
    except Exception:
        img = image.Image(size=(320, 240))
        img.draw_string(90, 110, "loading model...", color=(255, 255, 255), scale=2)
        lcd.display(img)

    try:
        task = None
        task = kpu.load(model_addr)
        while(True):
            img = sensor.snapshot()
            t = time.ticks_ms()
            fmap = kpu.forward(task, img)
            t = time.ticks_ms() - t
            plist=fmap[:]
            pmax=max(plist)
            max_index=plist.index(pmax)
            img.draw_string(0,0, "%.2f : %s" %(pmax, labels[max_index].strip()), scale=2, color=(255, 0, 0))
            img.draw_string(0, 200, "t:%dms" %(t), scale=2, color=(255, 0, 0))
            lcd.display(img)
    except Exception as e:
        raise e
    finally:
        if not task is None:
            kpu.deinit(task)


if __name__ == "__main__":
    try:
        labels = ["apples", "bananas"]
        # main(labels=labels, model_addr=0x300000)
        main(labels=labels, model_addr="/sd/fruit.kmodel")
    except Exception as e:
        sys.print_exception(e)
        lcd_show_except(e)
    finally:
        gc.collect()

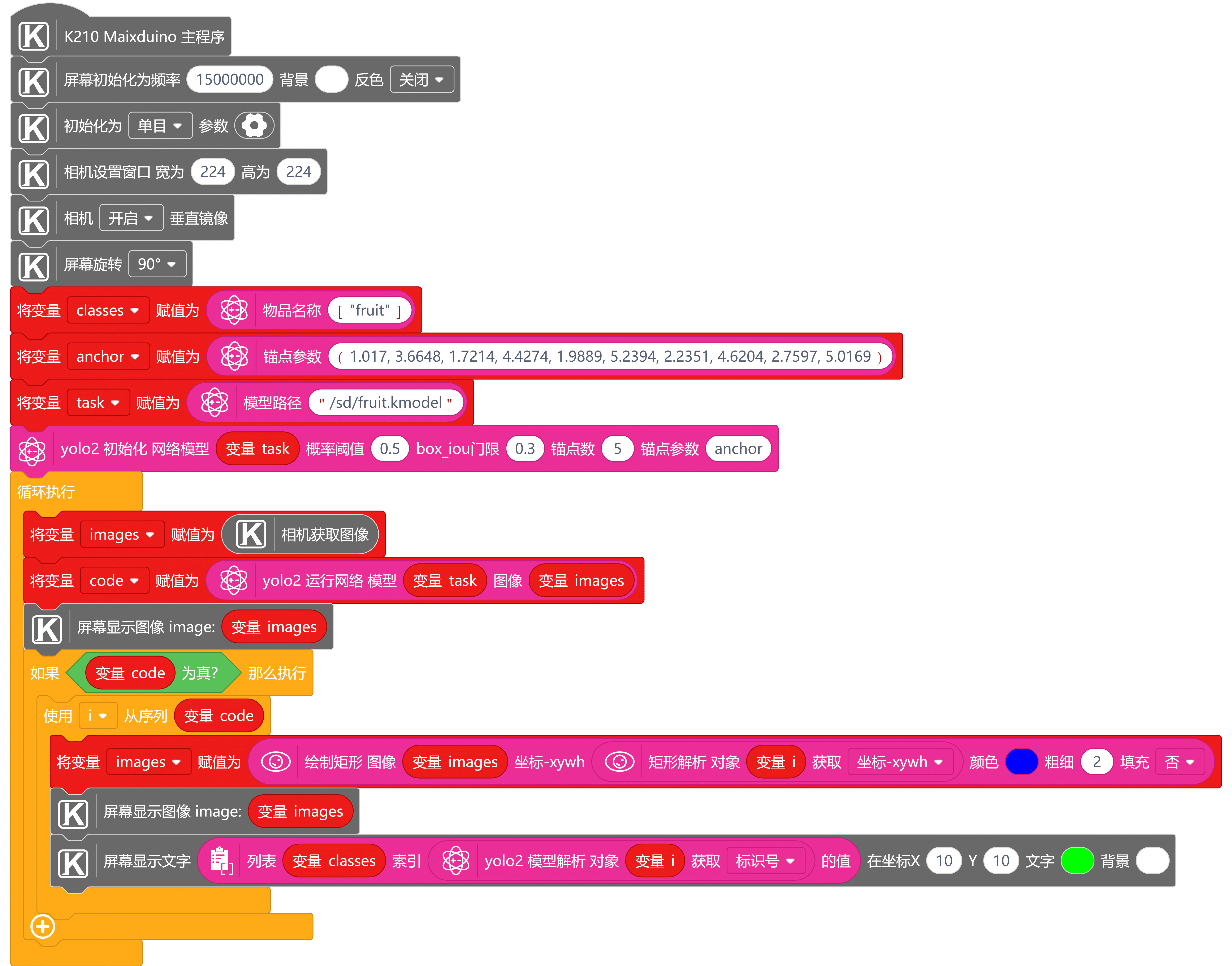

目标检测

根据实际情况修改即可：

六、出错问题

1.内存不足

1
2
3
4
5

SYSCALL: Out of memory

Traceback (most recent call last):
  File "main.py", line 24, in <module>
ValueError: [Maixduino]kpu: load error:2006, ERR_NO_MEM: memory not enough

解决办法：刷mini固件，下载地址

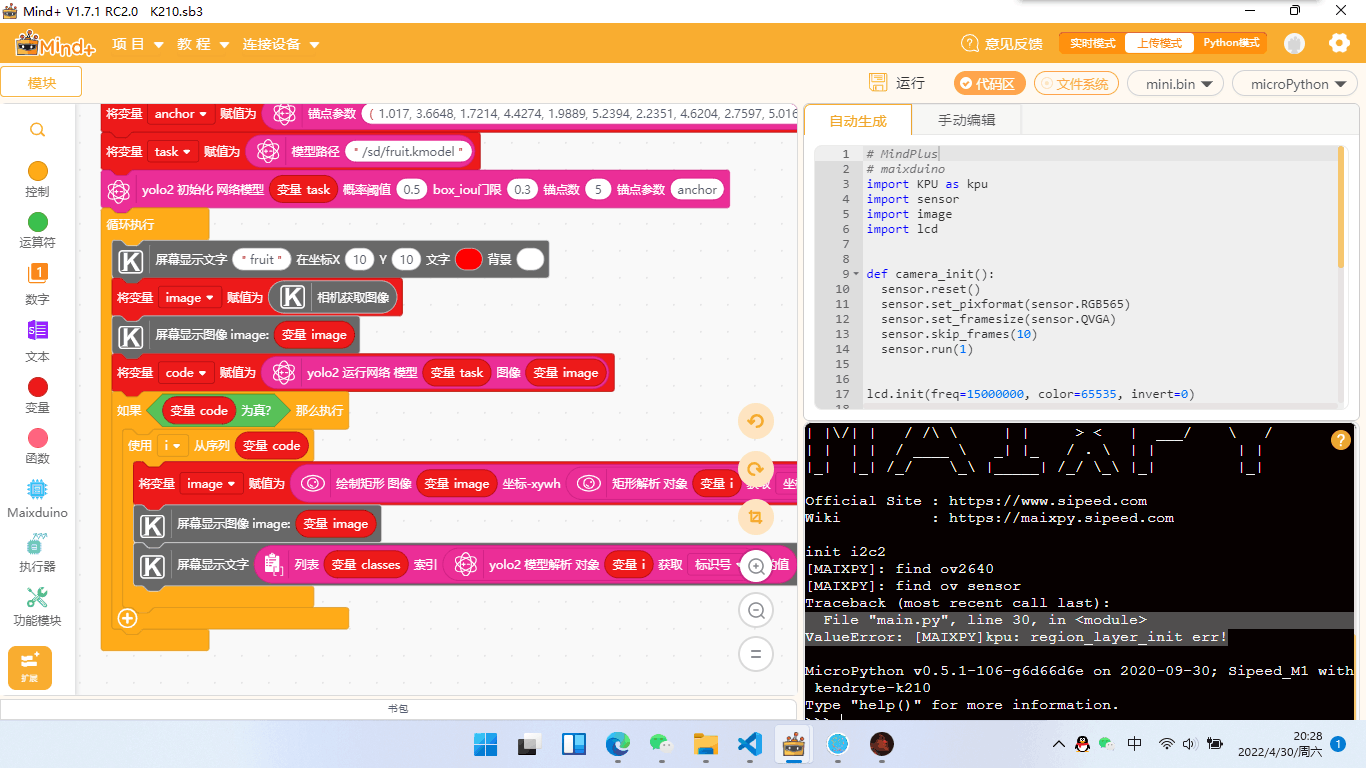

2.锚点错误

1
2

File "main.py", line 30, in <module>
ValueError: [MAIXPY]kpu: region_layer_init err!

此问题为使用目标分类模型，但没有使用到锚点所报的错。

解决方法：参考上文提供的代码，使用Python纯代码编写程序。

3.转换失败

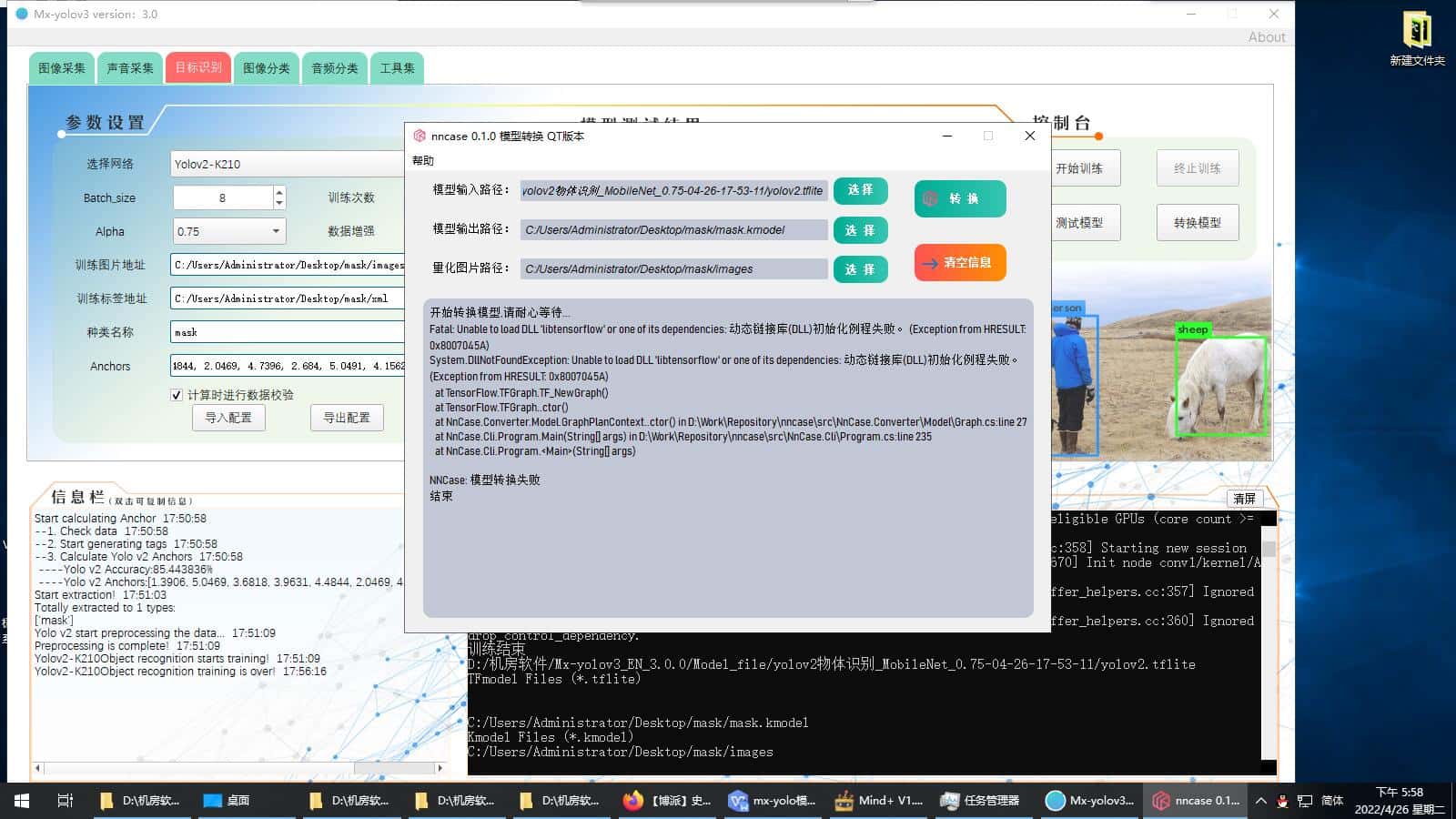

解决方法：无，更换电脑重试。

七、下载资源

• Mx_Yolo-v3安装包：https://www.aliyundrive.com/s/Vknz8mtKqMj

  提取码zl04

• mini固件：下载地址

• 其他软件及代码等文件：
  可以在评论区留下邮箱，网盘多有空间及文件类型限制，分享过于麻烦。
